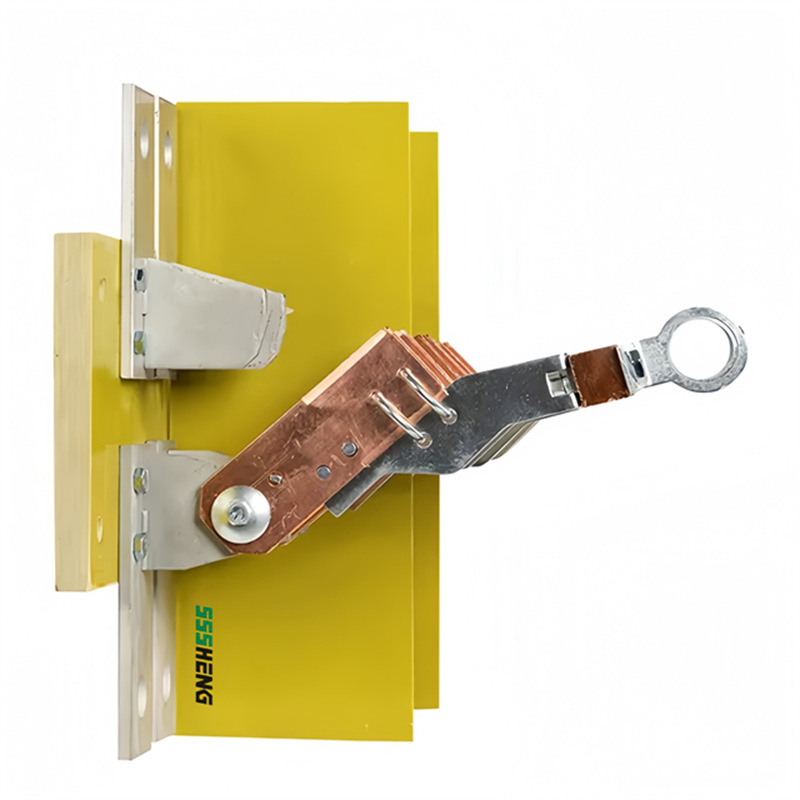

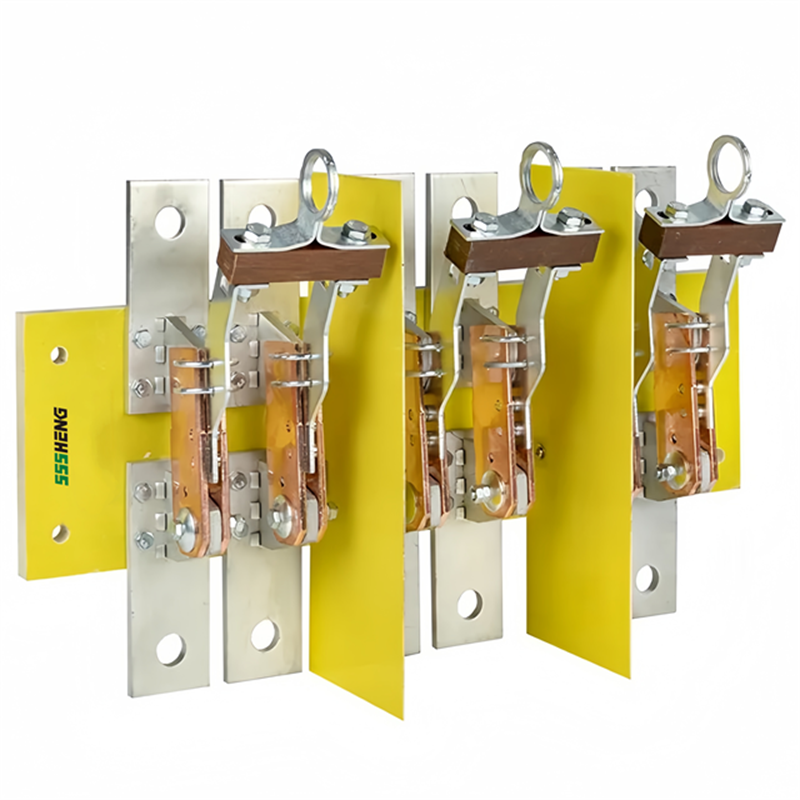

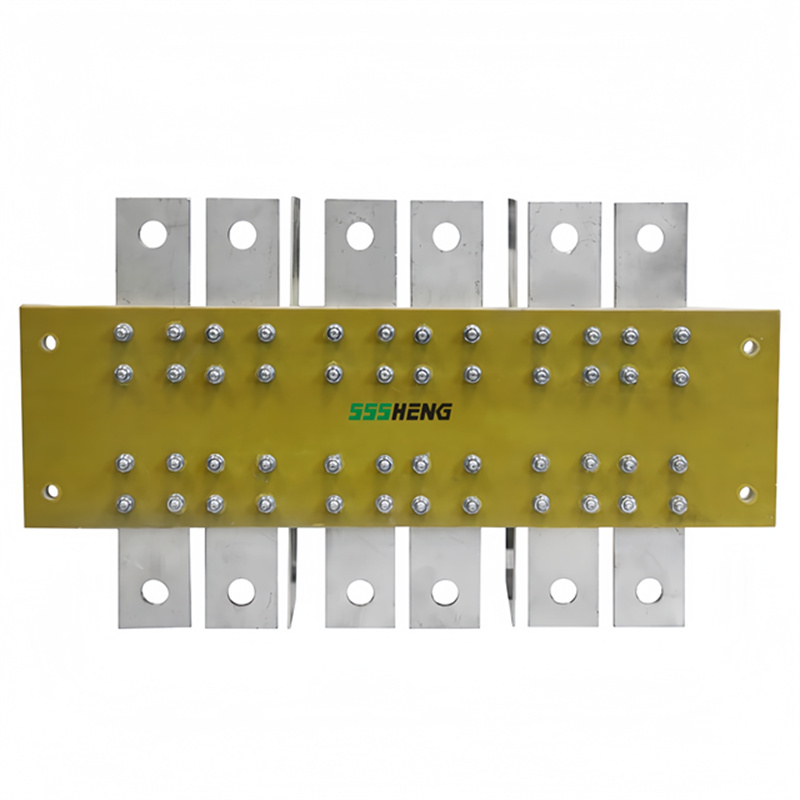

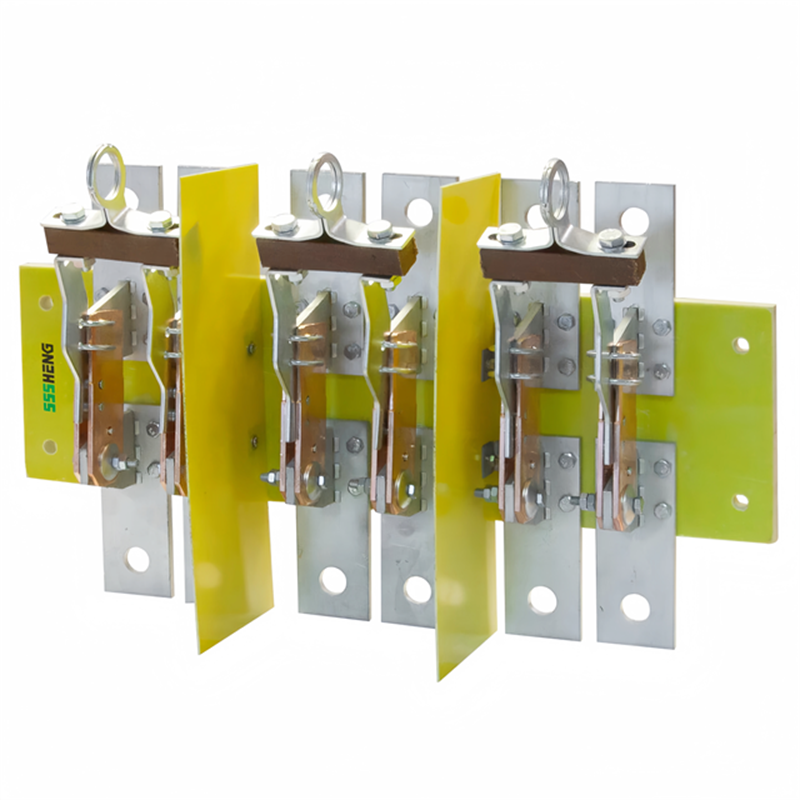

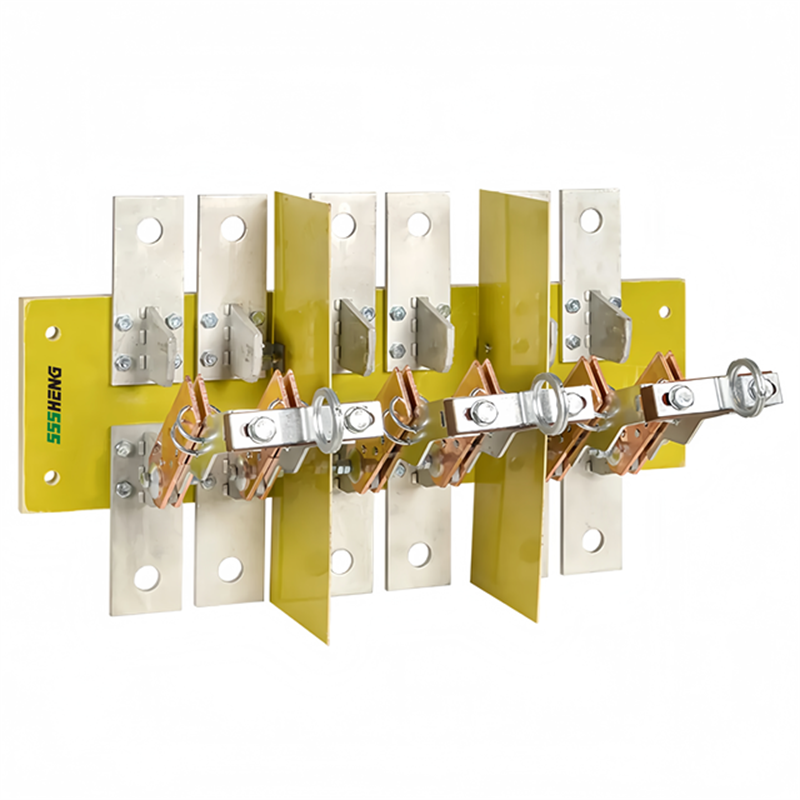

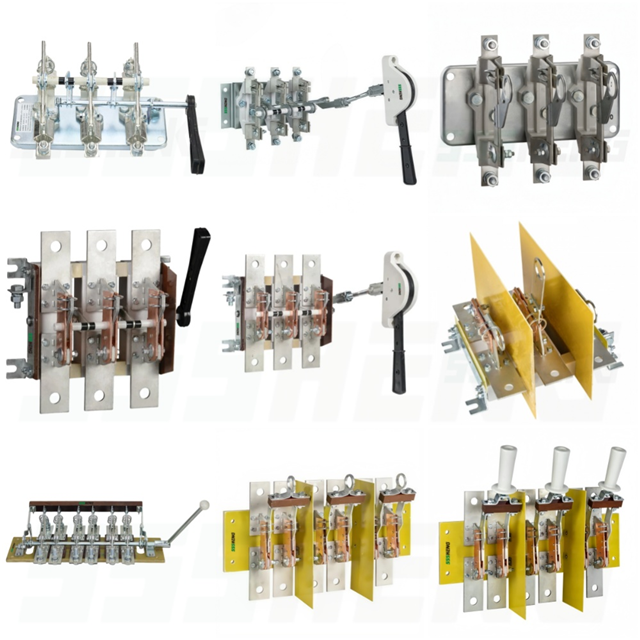

РЕ19-46-31160-УХЛ3, 3150А,IP00,Разъединитель

Назначение

Разъединители серии РЕ19 на номинальные токи 100, 250, 400, 630, 1000, 1600, 2000, 2500, 3150, 4000, 6300 А предназначены для проведения номинального тока и нечастых (до трех раз в час) неавтоматических коммутаций электрических цепей без нагрузки номинальным напряжением до 1000 В переменного тока частоты 50, 60 Гц и номинальным напряжением до 1000 В постоянного тока в устройствах распределения электрической энергии.

Структура условного обозначения

1. буквенное обозначение аппарата и номер серии.
2. Условный тепловой ток:
     31-100 А, 35-250 А, 37-400 А, 39-630 А,41-1000 А, 43-1600 А, 44-2000 А, 45-2500 А, 46-3150 А, 47-4000 А,49-6300 А.
3. Число полюсов и число направлений:
     1 - однополюсный на одно направление;  2 - двухполюсный на одно направление;
     3 - трехполюсный на одно направление;   5 - однополюсный на два направления;
     6 - двухполюсный на два направления；     7 - трехполюсный на два направления；
     8 - четырехполюсный на два направления.
4. Вид присоединения внешних проводников к контактным выводам:
     1 - переднее;   2 - заднее.
5. Расположение плоскости присоединения внешних зажимов контактных выводов:
     1 - параллельно плоскости монтажа;
     2 - перпендикулярно плоскости монтажа.
6. Вид ручного привода:
     1 - центральная рукоятка;   2 - боковая рукоятка;
     4 - передняя смещенная рукоятка;    5 - боковая смещенная рукоятка;
     6 - рычаг для пополюсного оперирования штангой;
     7 - рукоятка для пополюсного оперирования;
     9 - центральный рычаг для управления штангой.
7. Наличие или отсутствие вспомогательных контактов:
     0 - без вспомогательных контактов;   1 - со вспомогательными контактами.
8. Степень защиты по ГОСТ 14254: 00 - IР00.
9. Климатическое исполнение и категория размещения по ГОСТ 15150: УХЛЗ, ТЗ.
10. Конструктивное исполнение для разъединителей на изоляционной панели: и/п.
11. Обозначение межполюсного расстояния, отличного от 80 мм: м/п - 105 мм; м/п - 130 мм;
12. Аппараты нормально поставляются с правой рукояткой;
       расположение рукоятки слева должно быть оговорено в заказе (лев.).

Условия эксплуатации

Высота над уровнем моря не более 1000 м, при использовании аппарата на высоте свыше 1000 м до 2000 м

номинальный ток должен снижаться на 10% при температуре окружающей среды 30 °С и выше.
        Температура окружающего воздуха от –60 °С до +40 °С для исполнения УХЛ и от –10 °С до +45 °С для исполнения Т по ГОСТ 15150-69.
        Группа условий эксплуатации М4 по ГОСТ 17516.1-90.
        Степень загрязнения окружающей среды – 3.
        Рабочее положение аппаратов в пространстве – вертикальное, во включенном положении рукояткой вверх, с
горизонтальным расположением вала разъемным соединением главных контактов вверх. Допускается отклонение

от рабочего положения до 5° в любую сторону.
        Степень защиты, обеспечиваемая оболочкой, со стороны привода – IР 00 по ГОСТ 14254-96.
