Назначение
Выключатель путевой ВВП11 предназначен для коммутации электрических цепей управления переменного напряжения до 660 В частоты 50 и 60 Гц и постоянного напряжения до 440 В под воздействием управляющих
упоров в определенных точках пути контролируемого объекта.
Структура условного обозначения
1 . ВВП: Обозначение выключателя путевого.
2 . 11 : Номер серии.
3 . 10 : Обозначение номинального тока 10 А.
4 . по коммутационной износостойкости выключателя: А, Б.
5 . по числу полюсов: 2, 3, 4.

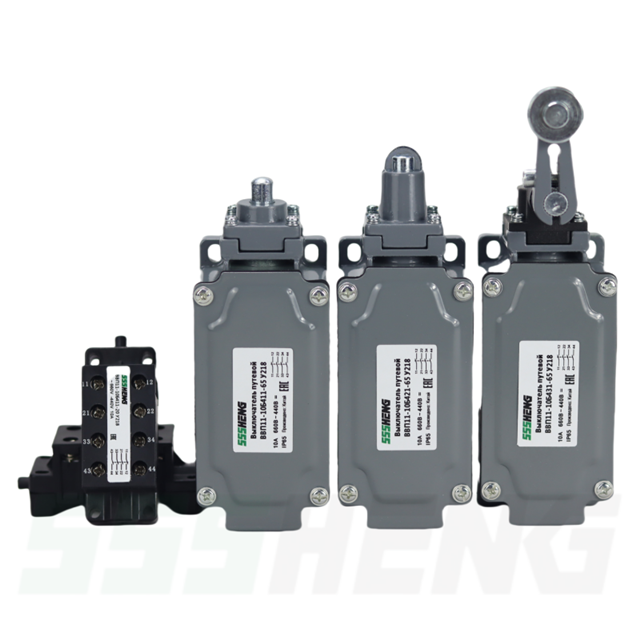

6 . по виду привода: 1 ‒ толкатель без ролика; 2 ‒ толкатель с роликом;
3 ‒ толкатель с роликом с поворотом на 90° во- круг оси толкателя.
7 . по виду крепления:
1 ‒ базовое (на лапках);
2 ‒ с установоч-ной колодкой для шкафов фирмы Rittal;
3 ‒ с установочной колодкой для шкафов фирмы DKC.
8 . по степени защиты:
20 ‒ IP20 (защита от прикосновения);
65 ‒ IP65 (защита от влаги и пыли).
9 . по климатическому исполнению: У2 , Т2 , У3 , Т3 .
10 . по порядку замыкания контактов*: 1 ‒ прямой; 2 ‒ обратный.
11 . по сочетанию контактов.
0: 1 «з» + 1 «р» 2: 2 «з» + 2 «р» 4: 3 «р» 6: 2 «з» + 2 «р» 8: 4 «з»
1: 1 «з» + 2 «р» 3: 3 «з» 5: 1 «з» + 3 «р» 7: 3 «з» + 1 «р» 9: 4 «р»
Габаритные и установочные размеры
