Назначение.

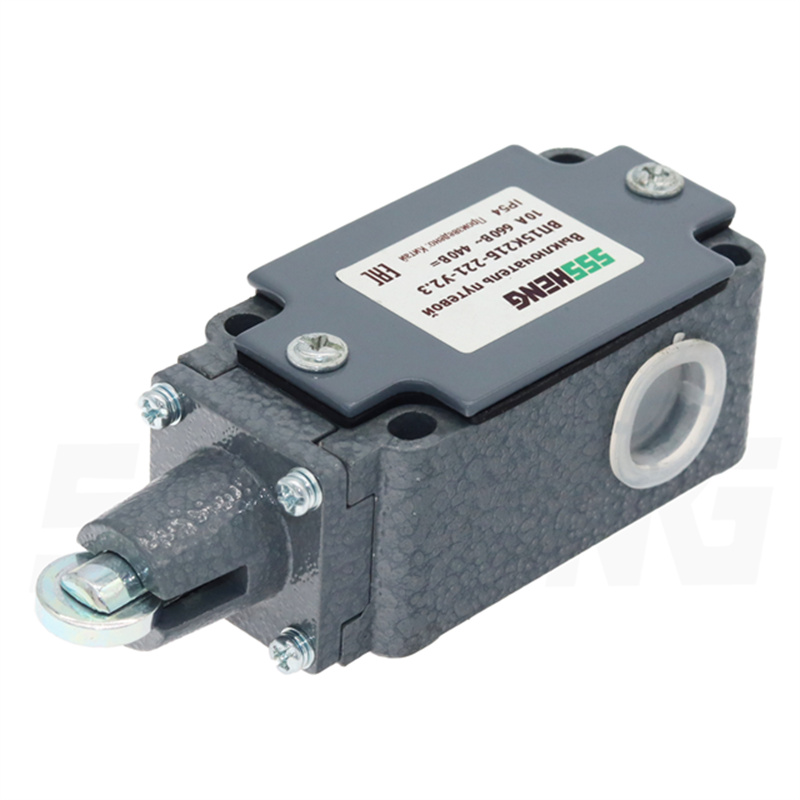

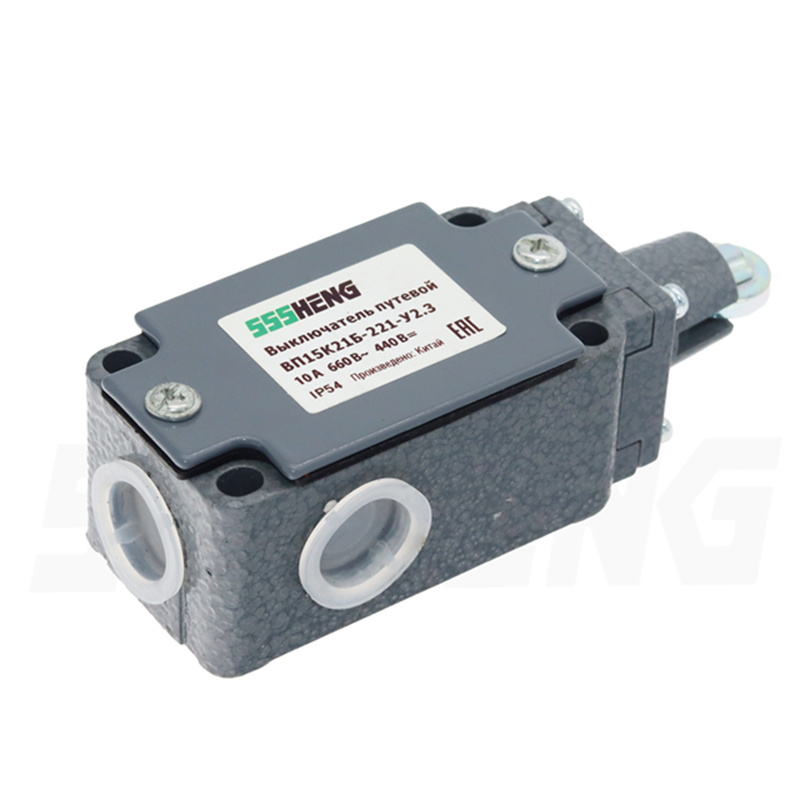

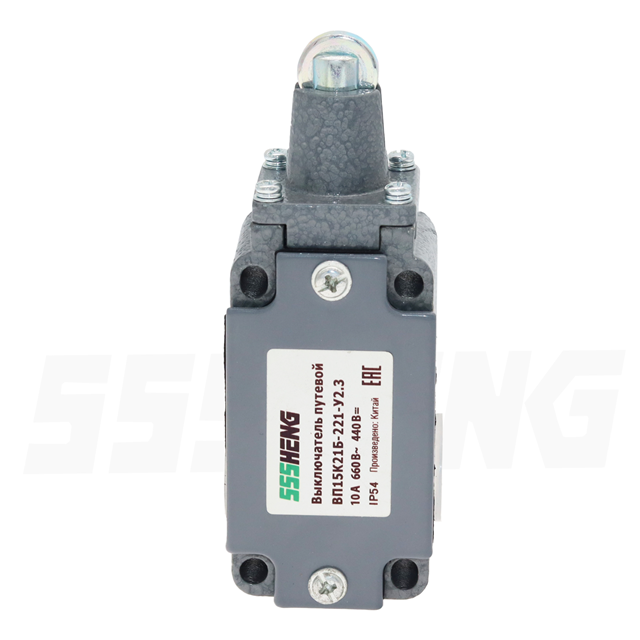

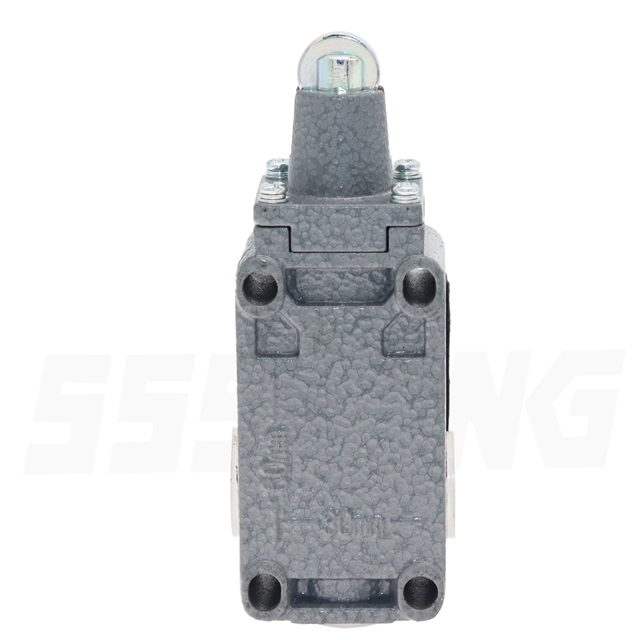

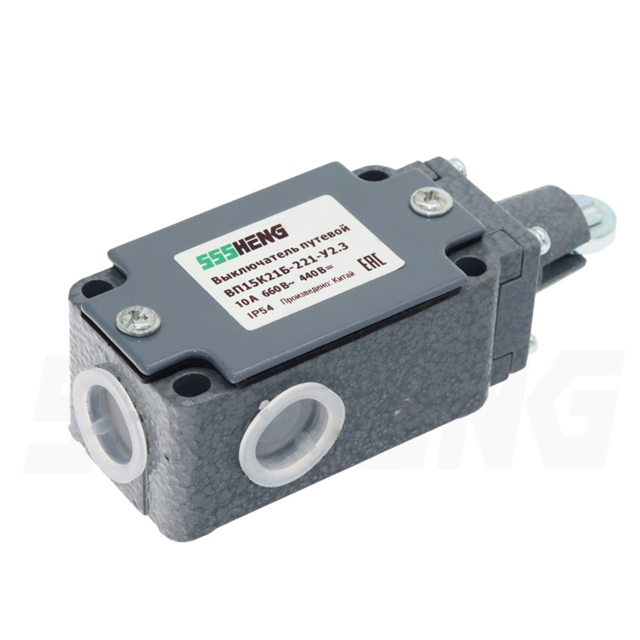

Выключатели путевые серии ВП15 предназначены для коммутации электрических цепей управления переменного тока напряжением до 660В частотой 50Гц и постоянного тока напряжением до 440В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.
Структура условного обозначения.
1. Выключатель Путевой.
2. Условное обозначение серии.
3. Условное обозначение модернизации.
4. Условное обозначение номинального тока: 21 – 10А.
5. Условное обозначение группы коммутационной износостойкости: А; Б.
6. Условное обозначение исполнения по количеству полюсов: 2.

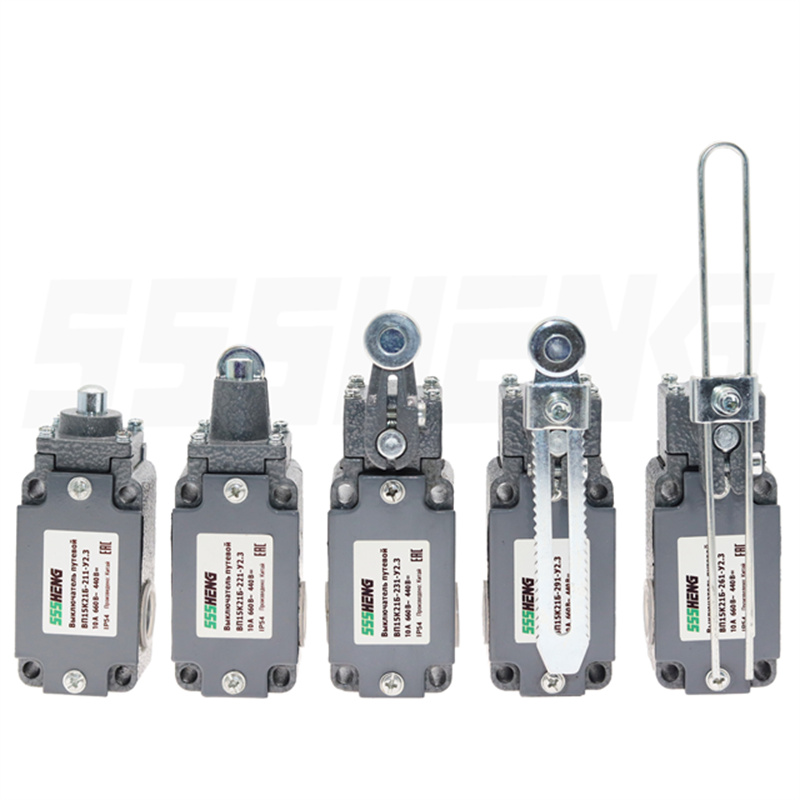

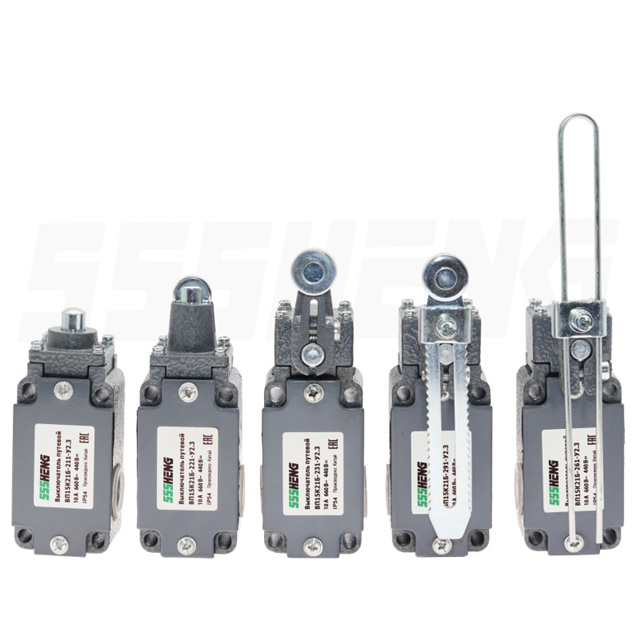

7. Условное обозначение исполнения по виду привода:
1 – толкатель; 2 – толкатель с роликом; 3 – рычаг с роликом;
6 – рычаг с регулировкой по длине; 9 – рычаг с роликом, регулируемый по длине.
8. Условное обозначение исполнения по способу крепления:
1 – базовое; 2 – фронтальное.
9. Степень защиты по ГОСТ 14254-96: IP54.
10. Климатическое исполнение (У) и категория размещения (2) по ГОСТ 15050-69
11. Условное обозначение по типу срабатывания и типу контактов:
выключатели полумгновенного действия: 1 – 1з; 2 – 1р; 3 –1з+1р.
выключатели прямого действия: 6 – 1з; 7 – 1р; 8 – 1з+1р.
Номенклатура и краткие технические характеристики.
Основные технические характеристики
Габаритные и установочные размеры
