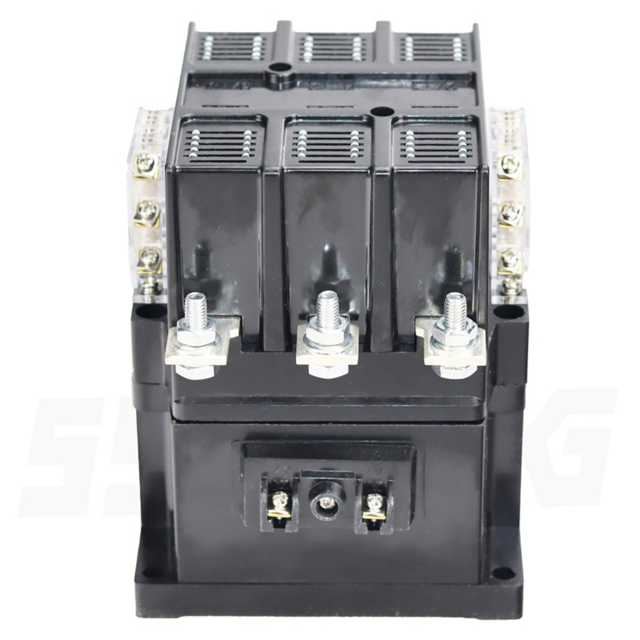

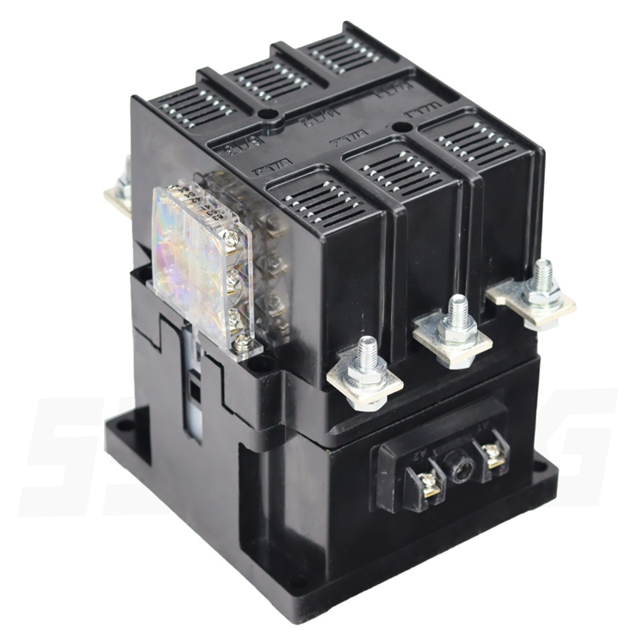

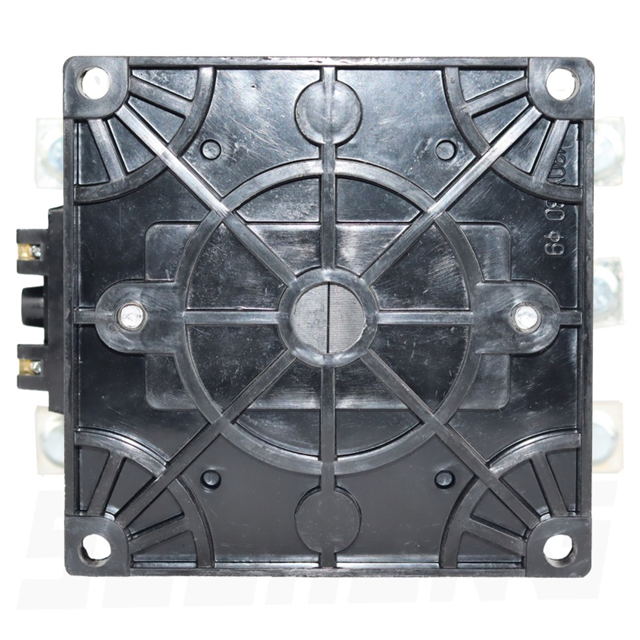

ПМ12М-160100-УХЛ4, 4з+2р,160А,IP00,пускатель электромагнитный

Назначение

Пускатели электромагнитные серии ПМ12М относятся к пускателям дистанционного управления с естественным воздушным охлаждением, предназначены для дистанционного замыкания и размыкания электрической цепи

под нагрузкой c напряжением до 660В переменного тока 50/60 Гц. Основная сфера применения: управление (пуск, остановка, реверсирование) общепромышленными электродвигателями переменного тока грузоподъемных

механизмов (эскалаторы, лифты, краны и т.д.), вентиляторов, компрессоров, насосов, тепловых завес, печей, станков, освещения, систем автоматического ввода резерва (АВР). Сборка из контактора и теплового реле

позволяет получить пускатель с защитой электродвигателя от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора.

1. Номинальный рабочий ток, А.
2. Условное обозначение исполнения пускателя по типу и наличию теплового реле:
     1 – без теплового реле, не реверсивный;
     2 – с тепловым реле, не реверсивный;
     5 – без теплового реле, реверсивный, с механической и электрической блокировками;
     6 – с тепловым реле, реверсивный, с механической и электрической блокировками.
3. Условное обозначение исполнения пускателя по степени защиты и назначению кнопок:
     0 – IP00;
     1 – IP54 без кнопок (при наличии реле – кнопка «R»);
     2 – IP54 с кнопками «ПУСК» и «СТОП»;
     4 – IP40 без кнопок (при наличии реле – кнопка «R»);
     5 – IP20;
     6 – IP40 с кнопками «ПУСК» и «СТОП».
4. Условное обозначение исполнения пускателя по роду тока цепи управления:
     0 – переменный ток.
5. Климатическое исполнение и категория размещения по ГОСТ 15050-69.
6. Условное обозначение исполнения пускателя по классу износостойкости.
     Haпряжение катушки управления Uc ,B/50Гц AC: 24B,36B,48B,110B,127B,220B,380B.
