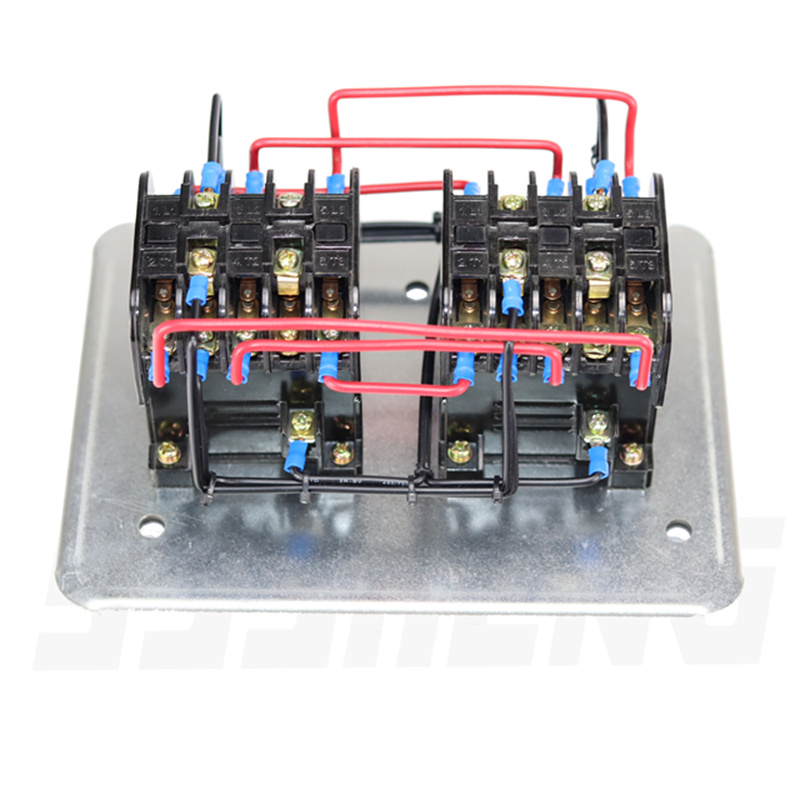

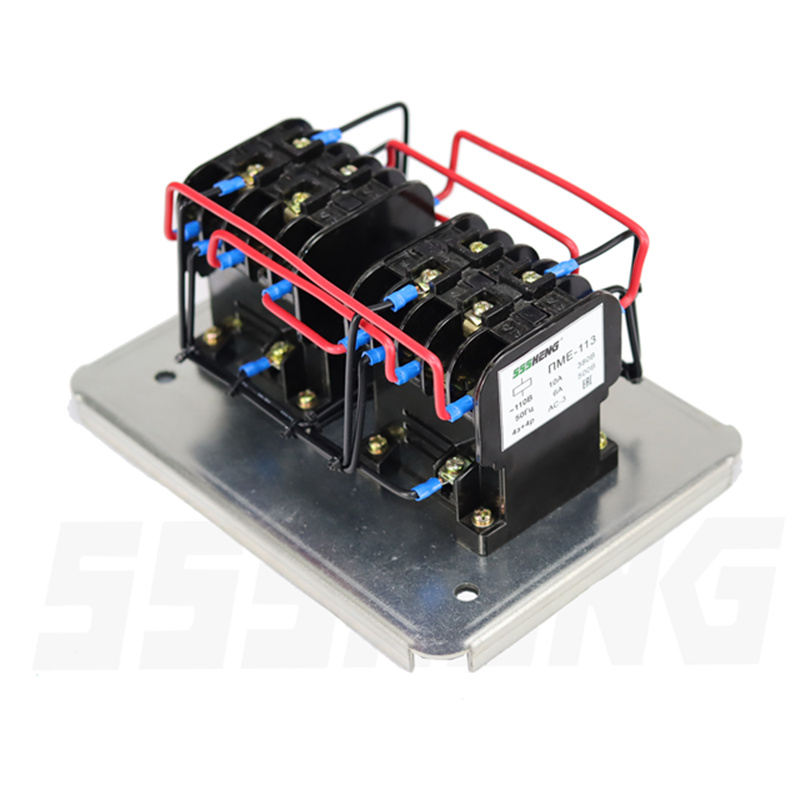

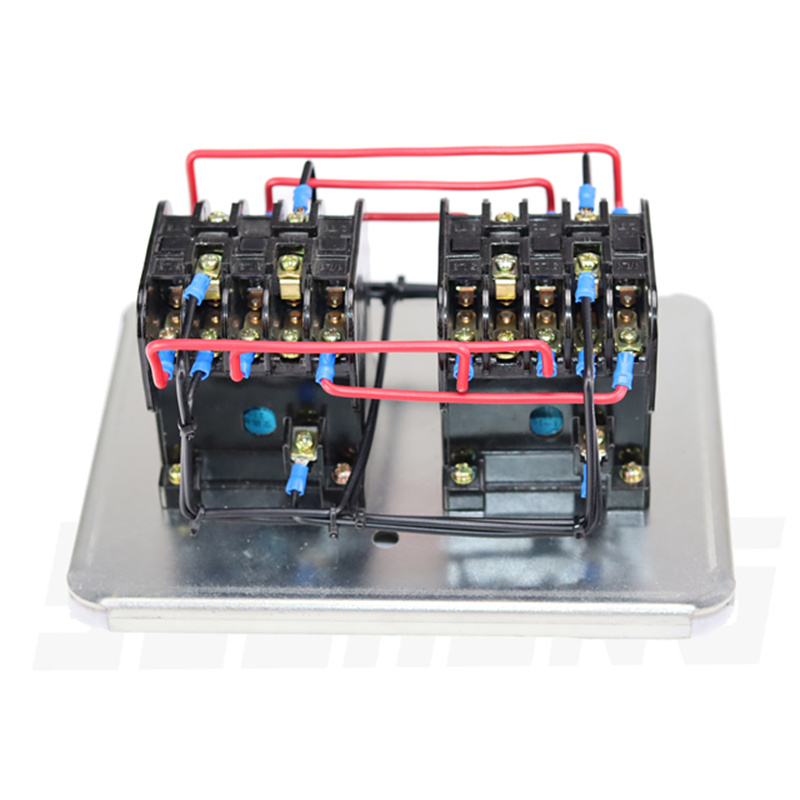

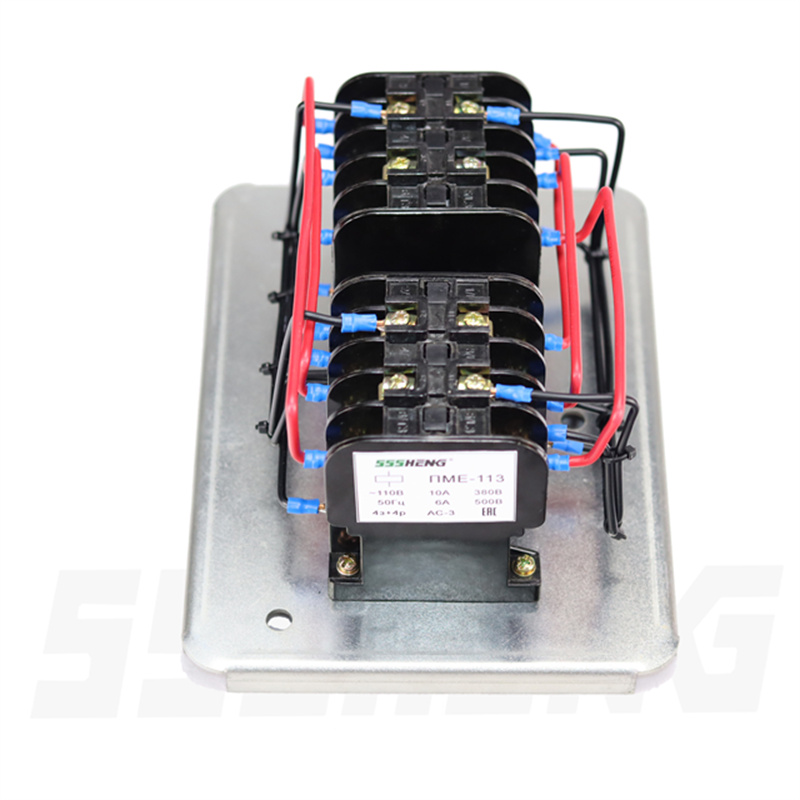

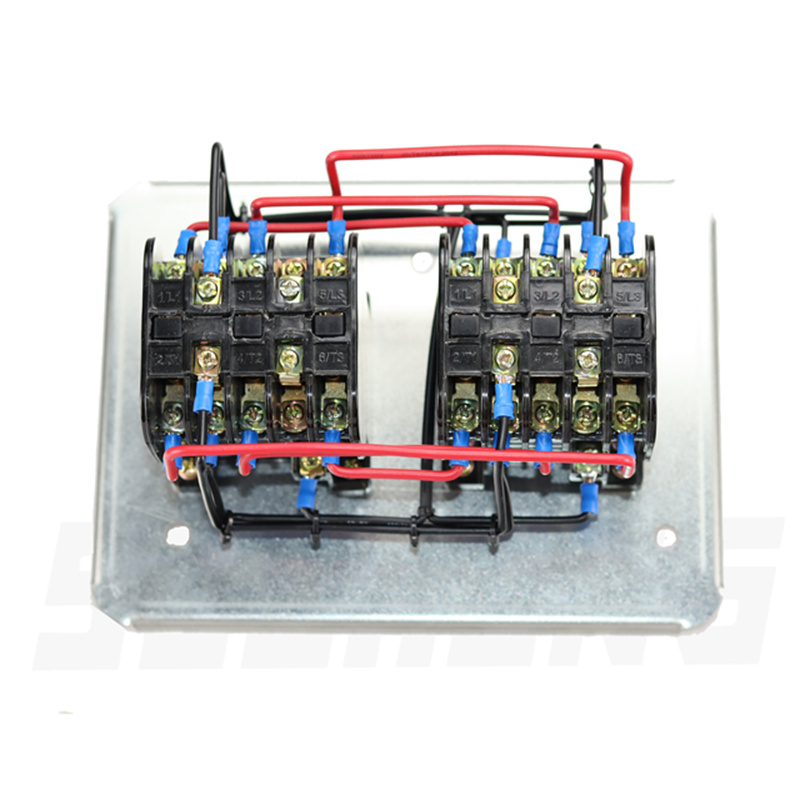

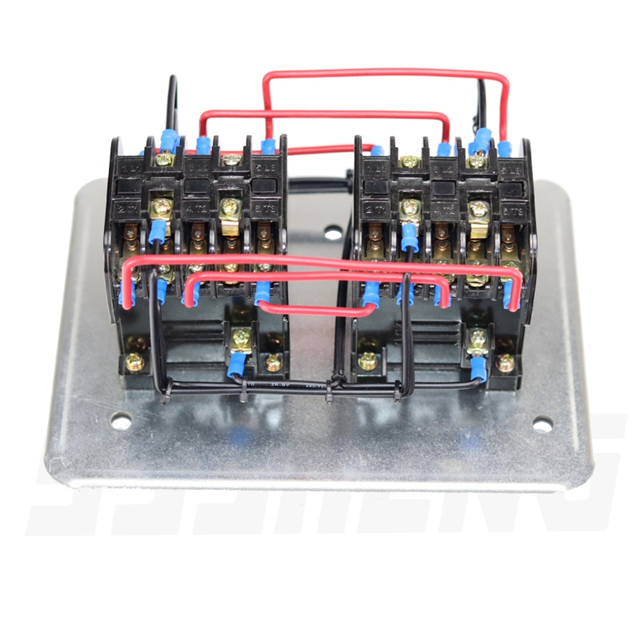

ПМЕ-113-УХЛ4,10А,4з+4р, IP00,реверсивный, Пускатели электромагнитные

Назначение

Пускатели электромагнитные серии ПМЕ предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных

асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В переменного тока частотой 50Гц. При наличии тепловых реле пускатель осуществляет защиту управляемых электродвигателей

от перегрузки и от токов, возникающих при обрыве одной из фаз, а также от не симметрии фаз.

1. Условное обозначение номинального тока: 1-10A, 2 – 25А.
2. Условное обозначение исполнения пускателя по степени защиты:
     1–IP00;
     2–IP40,корпус без кнопок（при наличии реле-кнопкой «СБРОС»）;
     3-IP40,корпус с кнопок «ПУСK » и «CTOП »（при наличии реле-кнопкой «СБРОС»）.
3. Условное обозначение сочетания конструктивных элементов:
     1 – без реле, нереверсивный, без кнопок;
     2 – с реле, нереверсивный, без кнопок;
     3 – без реле, реверсивный с электрической блокировкой;
     4 – с реле, реверсивный с электрической блокировкой.
4. Условное обозначение климатического исполнения и категории размещения по ГОСТ 15050-69: У3; УХЛ4.
5. Условное обозначение исполнения пускателя по классу износостойкости: В.
     Haпряжение катушки управления Uc ,B/50Гц AC:24B,36B,48B,110B,127B,220B,380B.
