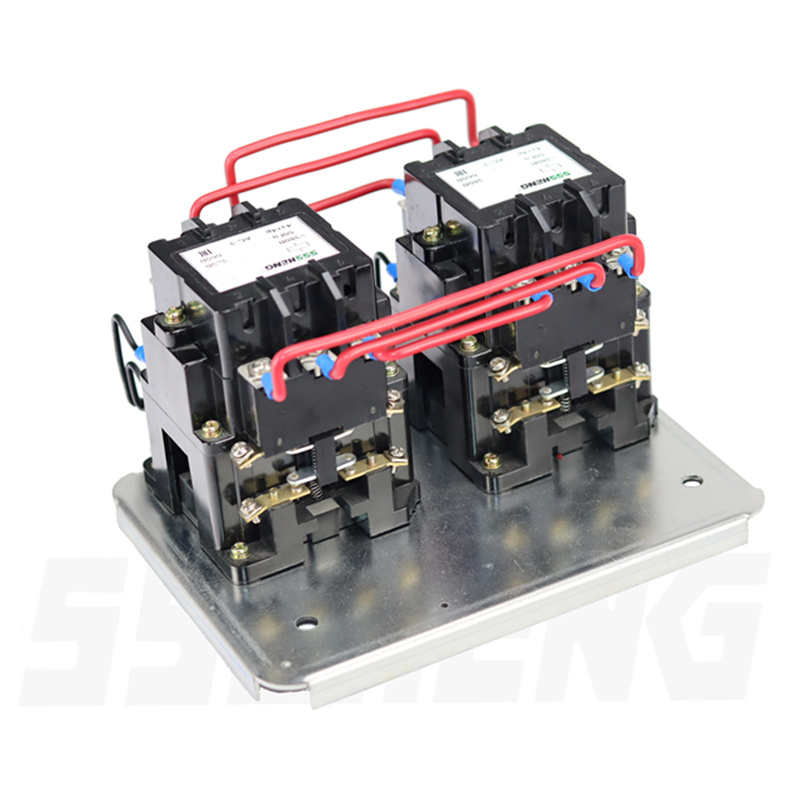

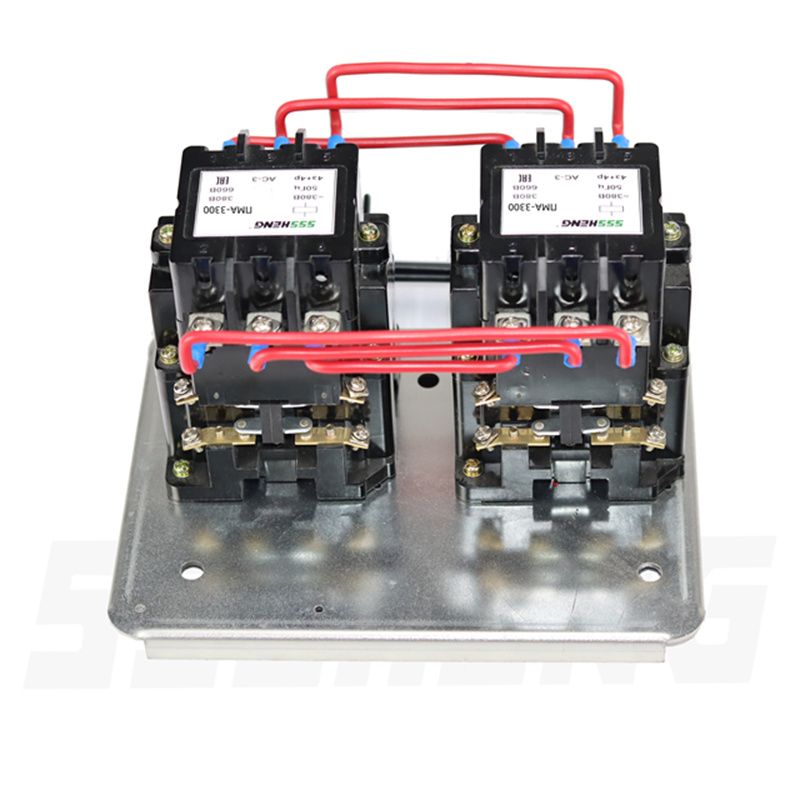

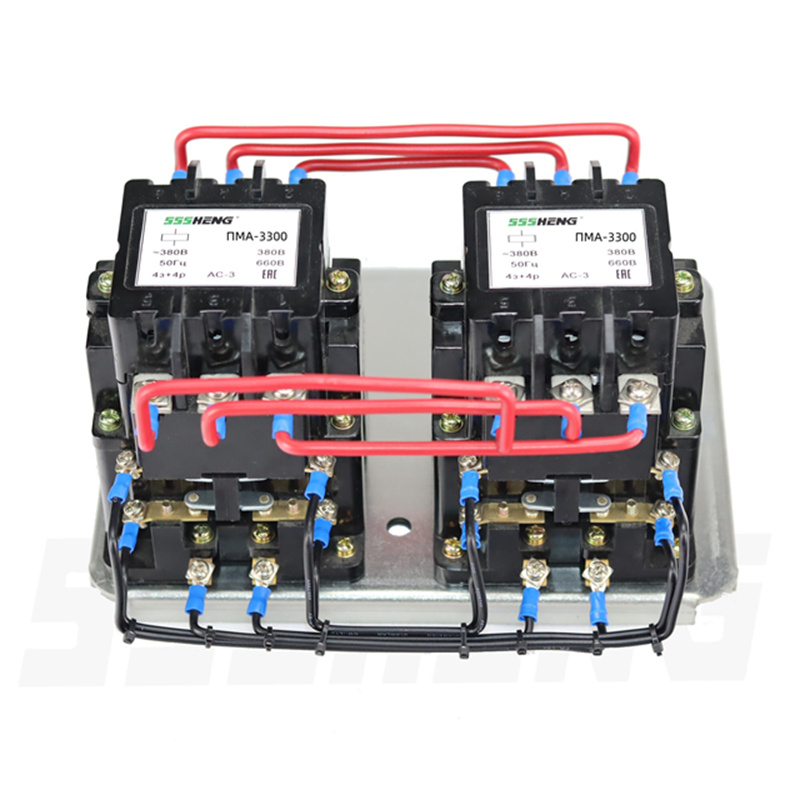

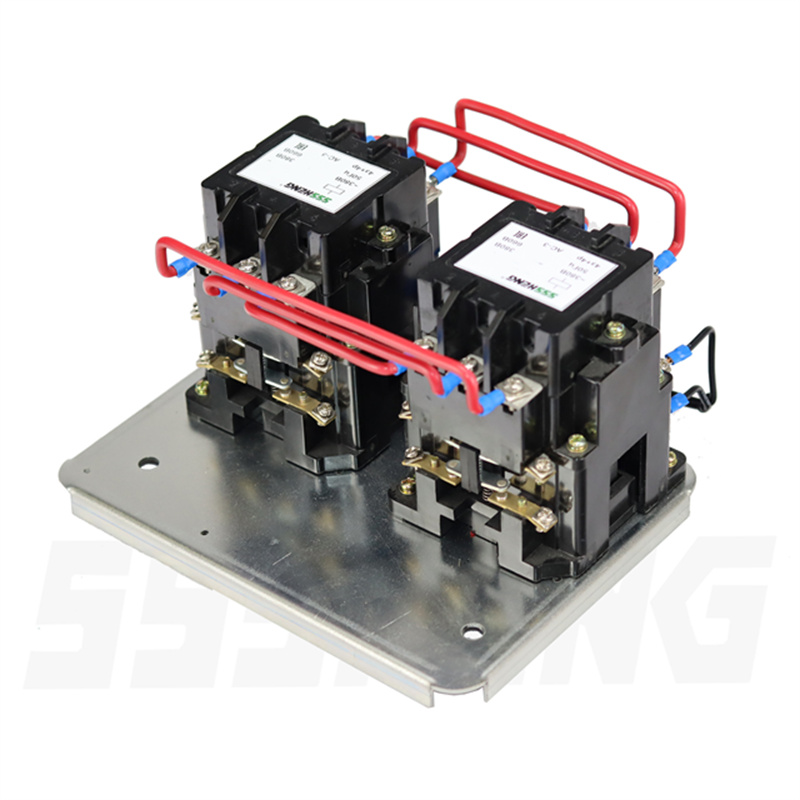

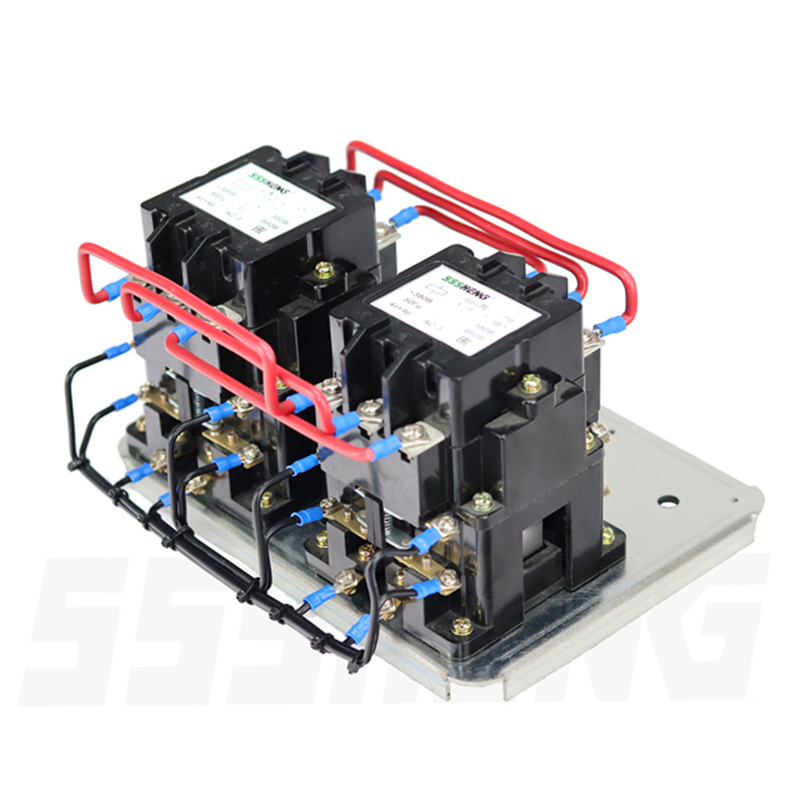

ПМА-3300-УХЛ4,40А,4з+4р, IP00,реверсивный, пускатель электромагнитный

Назначение

Пускатели электромагнитные серии ПМА относятся к пускателям дистанционного управления с естественным воздушным охлаждением, предназначены для дистанционного замыкания и размыкания электрической цепи

под нагрузкой c на пряжением до 660В переменного тока 50/60 Гц. Основная сфера применения: управление (пуск, остановка, реверсирование) общепромышленными электродвигателями переменного тока грузоподъемных

механизмов (эскалаторы, лифты, краны и т.д.), вентиляторов, компрессоров, насосов, тепловых завес, печей, станков, освещения, систем автоматического ввода резерва (АВР). Сборка из контактора и теплового реле

позволяет получить пускатель с защитой электродвигателя от перегрузки, асимметрии фаз, затянутого пуска и заклиниван ия ротора.

1. Условное обозначение номинального тока: 3–40А；4-63A.
2. Условное обозначение исполнения пускателя:
     1 – без реле, нереверсивный;
     2 – с реле, нереверсивный;
     3 – без реле, реверсивный с электрической блокировкой;
     4 – с реле, реверсивный с электрической блокировкой;
     5 – без реле, реверсивный с электрической и механической блокировкой;
     6 – с реле, реверсивный с электрической и механической блокировкой;
3. Условное обозначение исполнения пускателя по типу защиты:
     0 – IP00;
     1 – IP40, корпус без кнопок (при наличии реле – кнопка «СБРОС»);
     2 – IP54, корпус без кнопок (при наличии реле – кнопка «СБРОС»);
     3 – IP40, корпус с кнопками «ПУСК» и «СТОП» (при наличии реле – кнопка «СБРОС»);
     4 – IP54, корпус с кнопками «ПУСК» и «СТОП» (при наличии реле – кнопка «СБРОС»).
4. Условное обозначение исполнения пускателя по роду тока цепи управления и
     напряжения главной цепи:
     0 – переменный, 380В/50Гц; 2 – переменный, 660В/50Гц.
5. Условное обозначение климатического исполнения и категории размещения по ГОСТ 15050-69: У2; У3; УХЛ4.
6. Условное обозначение исполнения пускателя по классу износостойкости: В.
     Haпряжение катушки управления Uc ,B/50Гц AC:24B,36B,48B,110B,127B,220B,380B.

Основные технические характеристики

Номенклатура и краткие технические характеристики Габаритные и установочные размеры
