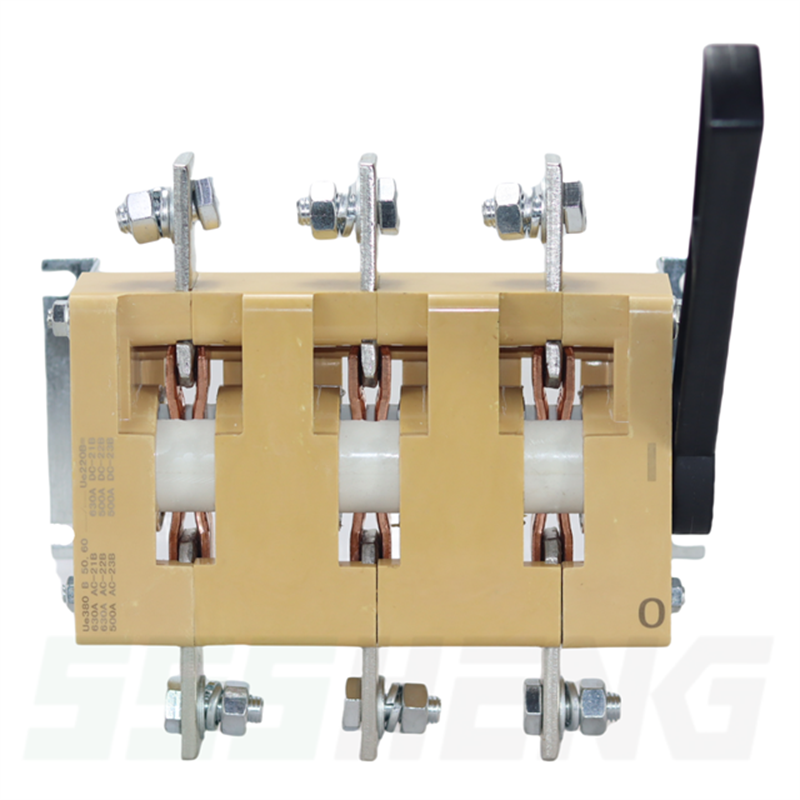

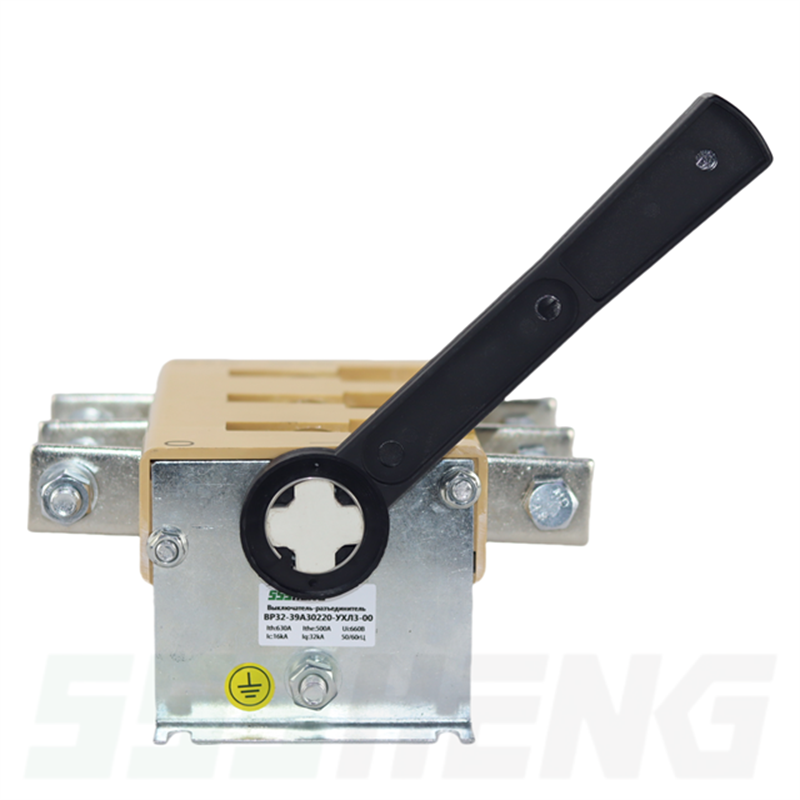

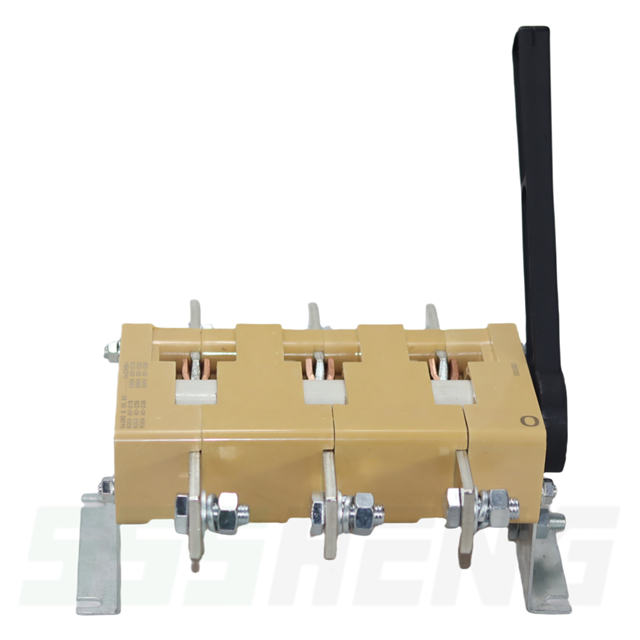

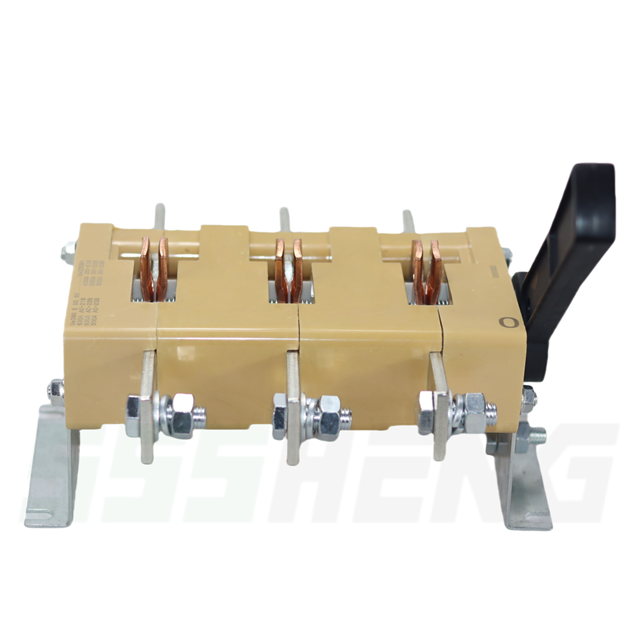

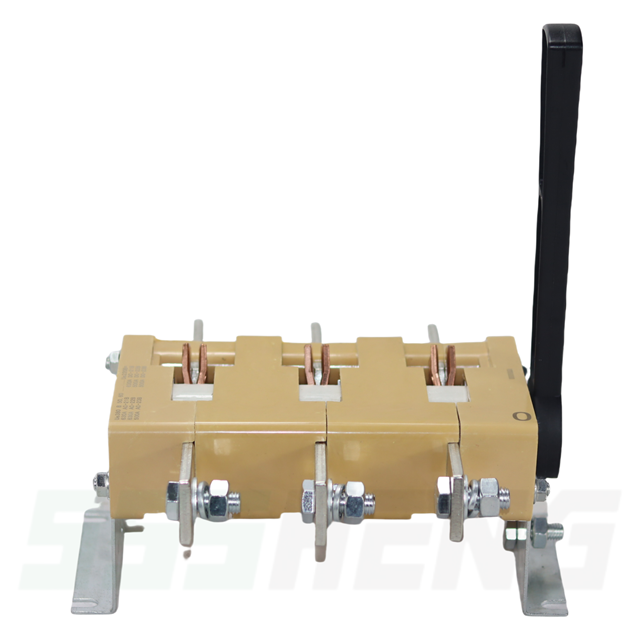

ВР32-39А30220-630А-УХЛ3,IP00,несъёмная боковая рукоятка,Выключатель-разъединитель

Назначение

Выключатели-разъединители предназначены для включения, пропускания и отключения переменного тока номинальным напряжением до 660В номинальной частоты 50и60 Гц и постоянного тока номинальным

напряжением до 440В в устройствах распределения электрической энергии, а также постоянного тока напряжением 1140В без нагрузки.

Cтруктура условного обозначения

1.буквенное обозначение аппарата и номер серии;
2.условный тепловой ток: 31-100 А, 35-250 А, 37-400 А, 39-630 А;
3.обозначение съемности рукоятки: А – несъемная, В – съемная.
4.число полюсов и число направлений:
    1 – однополюсный на одно направление, 2 – двухполюсный на одно направление,
    3 – трехполюсный на одно направление, 4 – четырехполюсный на одно направление;
    5 – однополюсный на два направления, 6 – двухполюсный на два направления,
    7 – трехполюсный на два направления, 8 – четырехполюсный на два направления;
5.наличие или отсутствие дугогасительных камер:
    0 – отсутствие дугогасительных камер, 1 – наличие дугогасительных камер;
6.расположение плоскости присоединения внешних зажимов контактных выводов:

    1 – параллельно плоскости монтажа, 2 – перпендикулярно плоскости монтажа,

    3 – комбинированное: ввод параллельно,вывод перпендикулярно плоскости монтажа;

    4 – комбинированное: ввод перпендикулярно,
7.вывод параллельно плоскости монтажа; вид рукоятки ручного привода:
    0 – без рукоятки, 2 – боковая рукоятка, 3 – передняя поворотная рукоятка,
    4 – передняя смещенная рукоятка, 5 – боковая смещенная рукоятка;
8.наличие или отсутствие вспомогательных контактов;
    0 – без вспомогательных контактов, 1 – со вспомогательными контактами;
9.степень защиты со стороны рукоятки привода: 00 – IР00, 32 – IР32, 54 – IР54;
10.климатическое исполнение (УХЛ, Т) и категория размещения(2 – для IР54, 3 – для IР00, IР32) по ГОСТ 15150-69;

11.аппараты нормально поставляются с правой рукояткой;

     расположение рукоятки слева должно быть оговорено в заказе (лев.).
