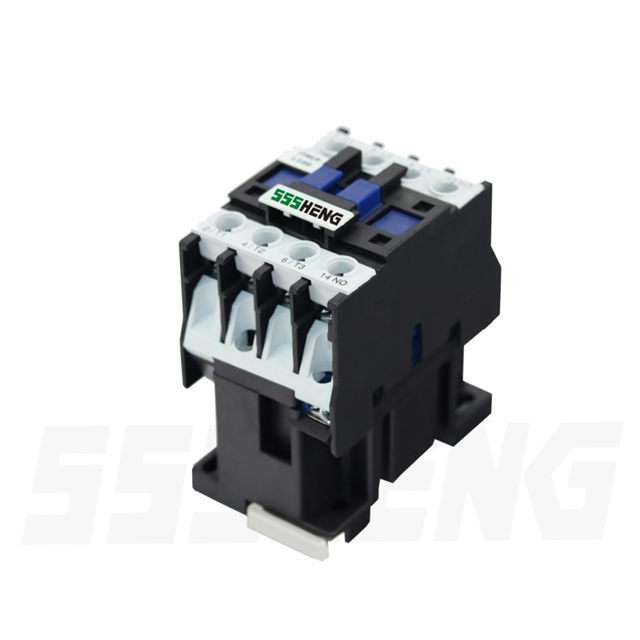

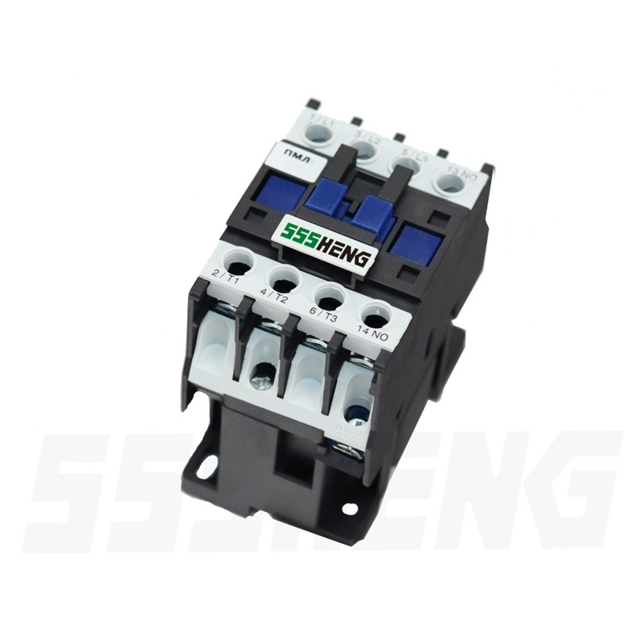

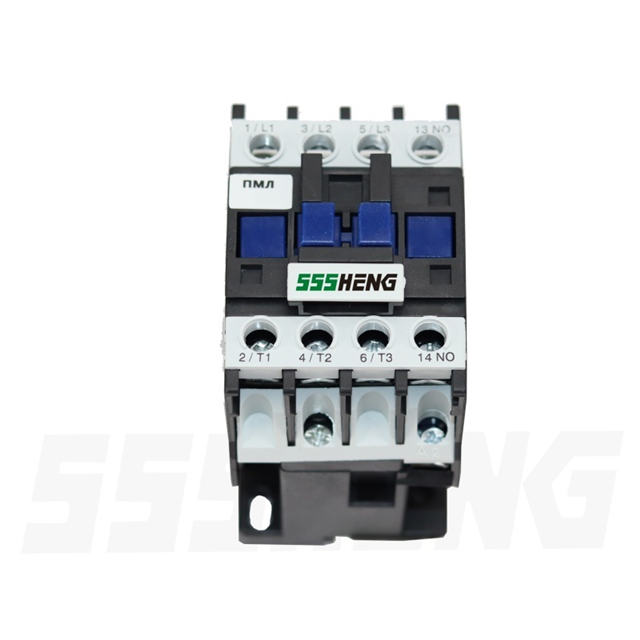

ПМЛ-1161М-УХЛ4,1р,10А, IP20,пускатель электромагнитный

Назначение

Пускатели электромагнитные малогабаритные серии ПМЛ предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования

трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В переменного тока 50 и 60 Гц.

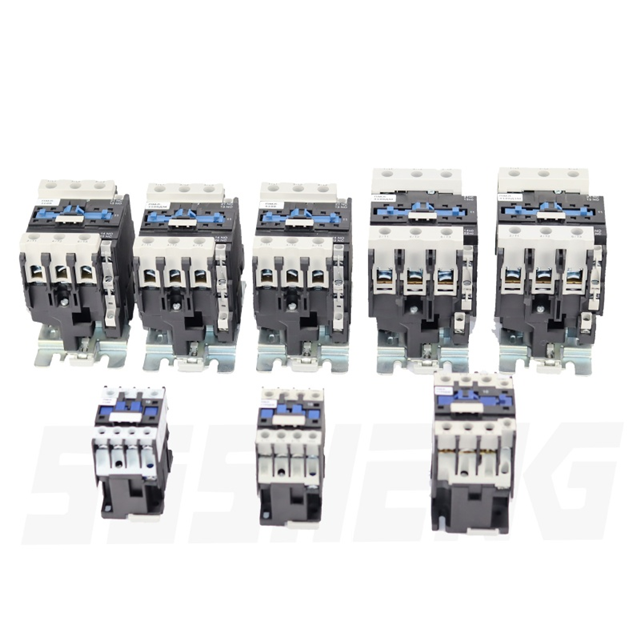

1. Условное обозначение величины пускателя в зависимости от номинального тока:
     1 – 10А, 16А; 2 – 25А; 3 – 40А; 4 – 63А, 80А.
2. Условное обозначение исполнения:
     1 – нереверсивный пускатель без теплового реле;
     2 – нереверсивный пускатель с тепловым реле;
     5 – реверсивный пускатель без теплового реле с механической блокировкой для степени защиты IP00, IP20 и

с электрической и механической блокировкой для степени защиты IP40, IP54;
     6 – реверсивный пускатель с тепловым реле с электрической и механической блокировками;
3. Условное обозначение исполнения по степени защиты:
     0 – степень защиты IP00;
     1 – степень защиты IP54 без кнопок для пускателей, без теплового реле или с кнопкой для пускателей с тепловым реле;
     2 – степень защиты IP54 с кнопками «ПУСК» и «СТОП»;
     3 – степень защиты IP54 с кнопками «ПУСК», «СТОП» и сигнальной лампой;
     4 – степень защиты IP40 без кнопок;
     6 – степень защиты IP20.
4. Условное обозначение по числу и исполнению дополнительных контактов:
     0 – один замыкающий контакт (для пускателей от 40А до 95А 1р+1з, 2р+2з);
     1 – один размыкающий контакт, два размыкающих контактов.
5. Д – буква, обозначающая пускатели с номинальным током:
     16А – для 1 величины; 32А – для 2 величины; 50А – для 3 величины;
     80А – для 4 величины; Д1 – Пускатель с номинальным током 95А.

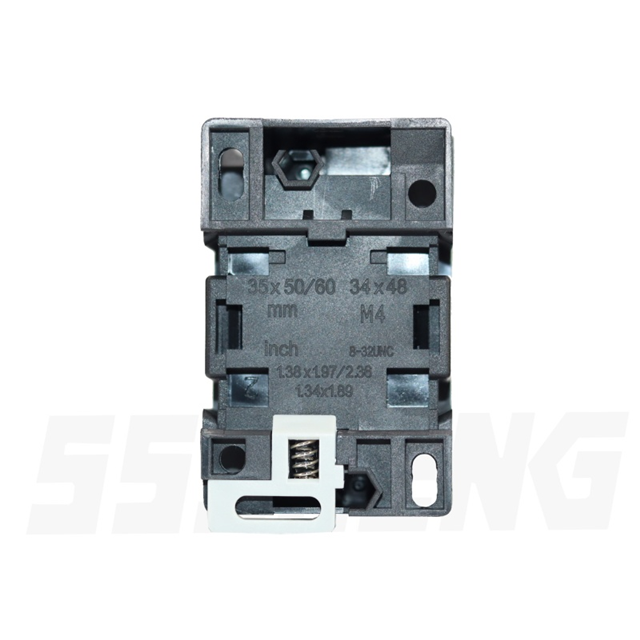

6. М – буква, обозначающая исполнение пускателей с возможностью крепления на DIN-рейку или винтами на плоскости.
7. Условное обозначение климатического исполнения и категории размещения.

     Haпряжение катушки управления Uc ,B/50Гц AC: 24B,36B,48B,110B,127B,220B,380B.

Технические характеристики
