Назначение

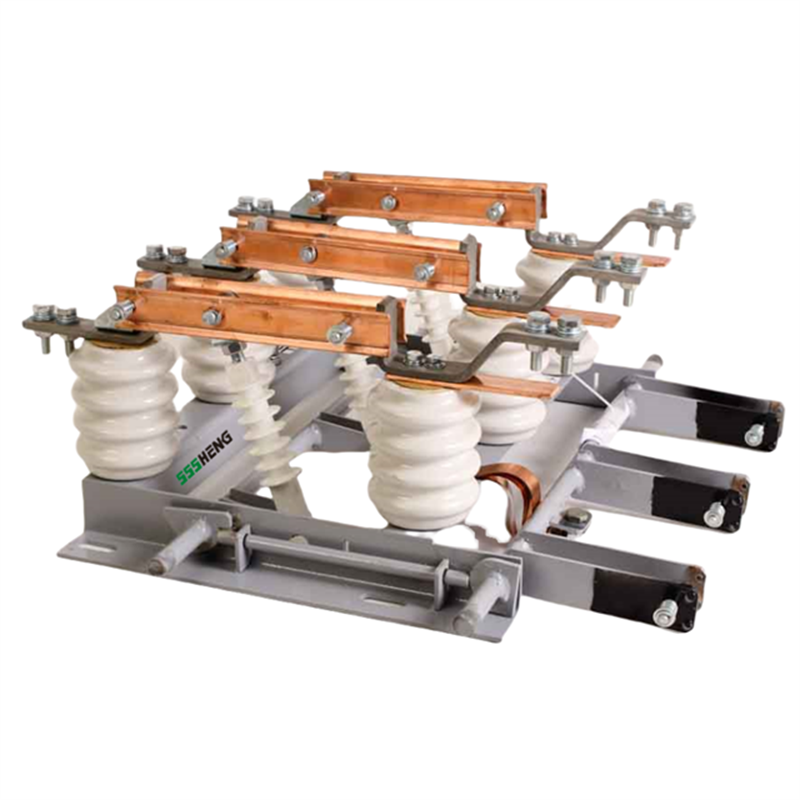

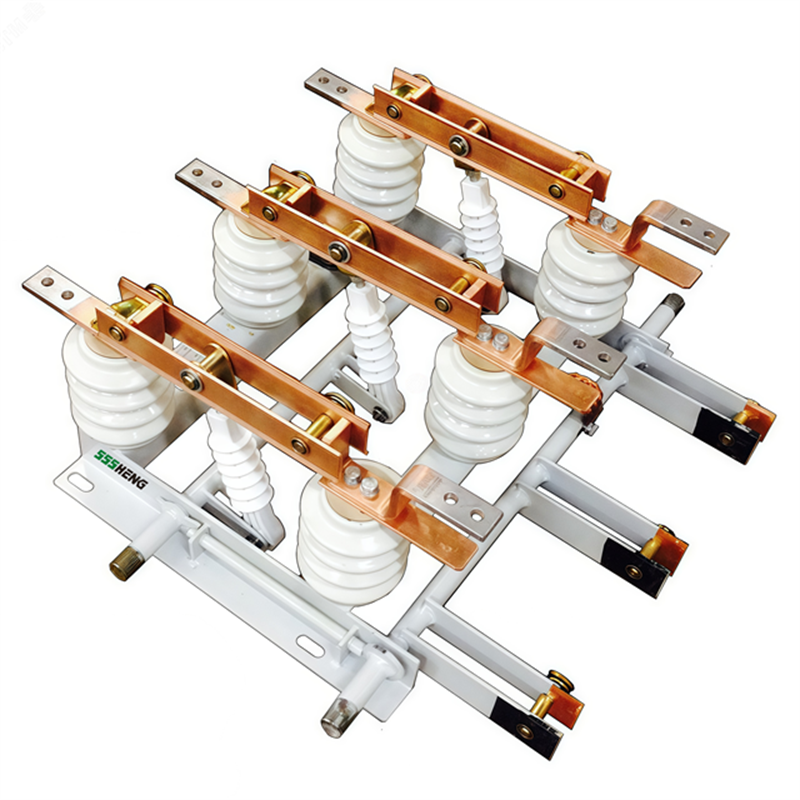

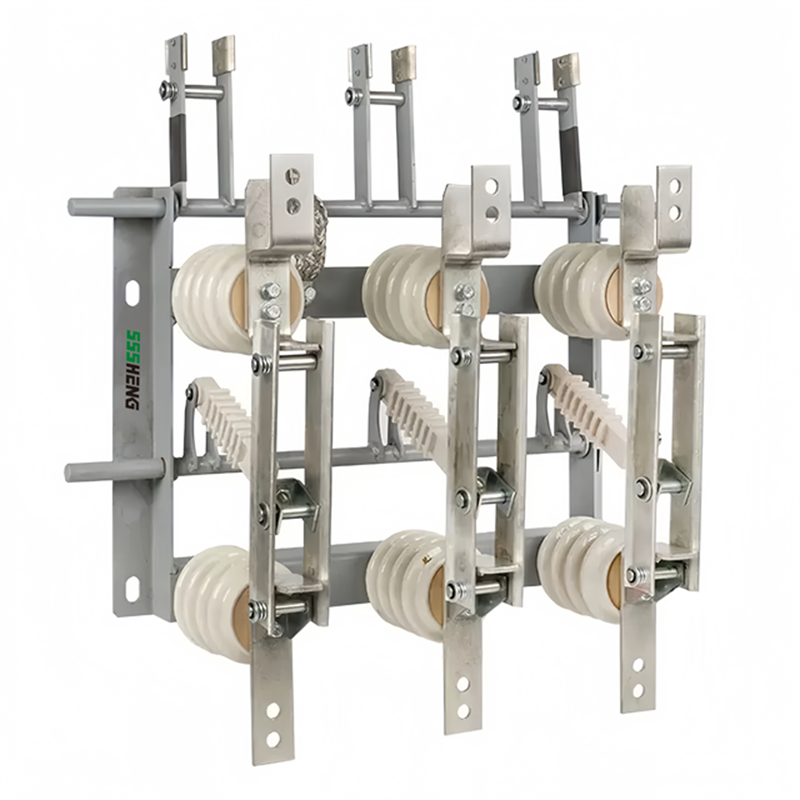

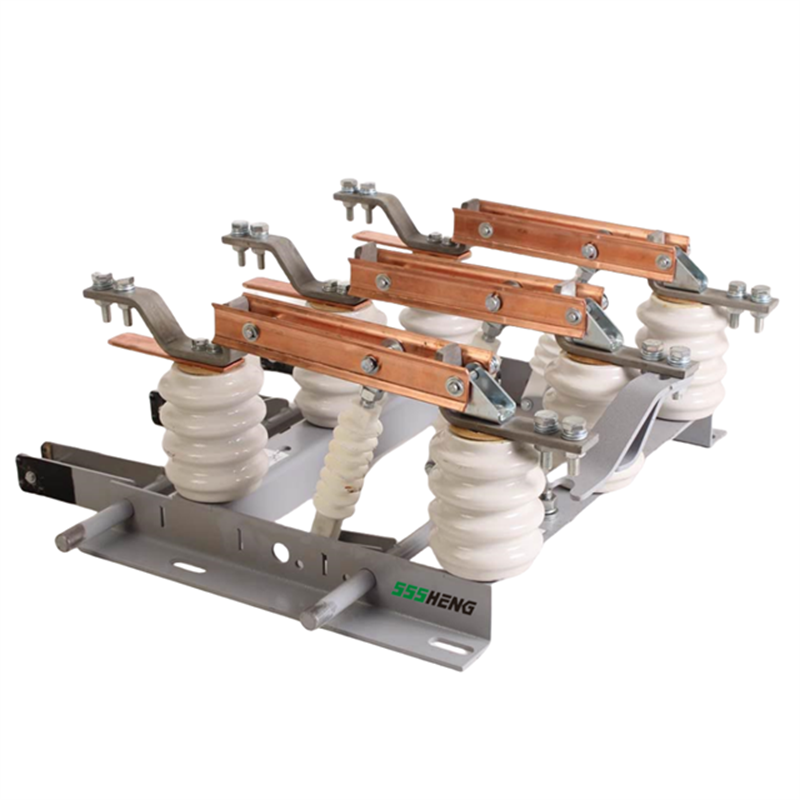

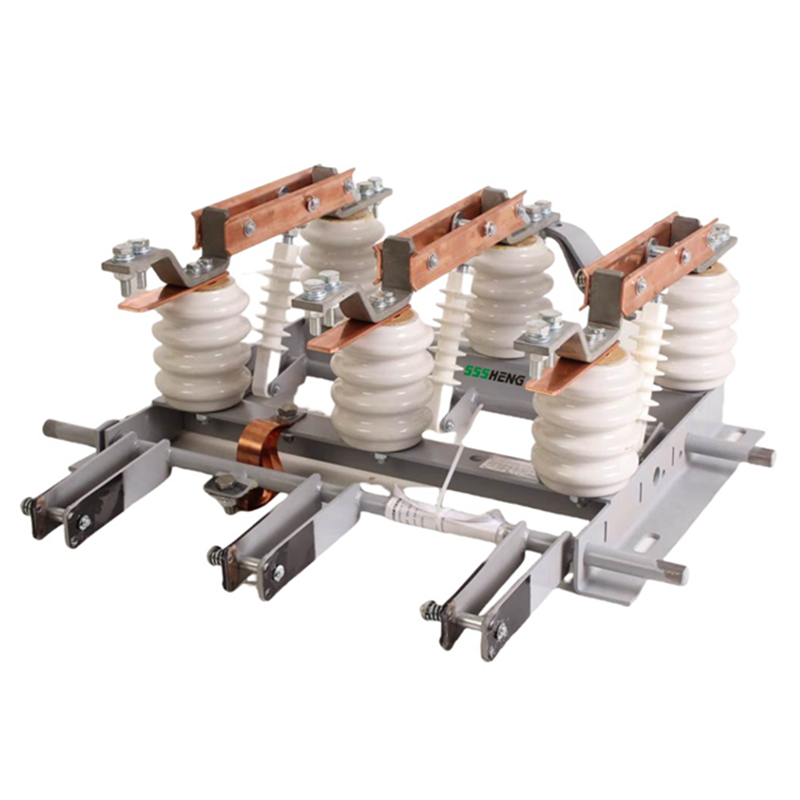

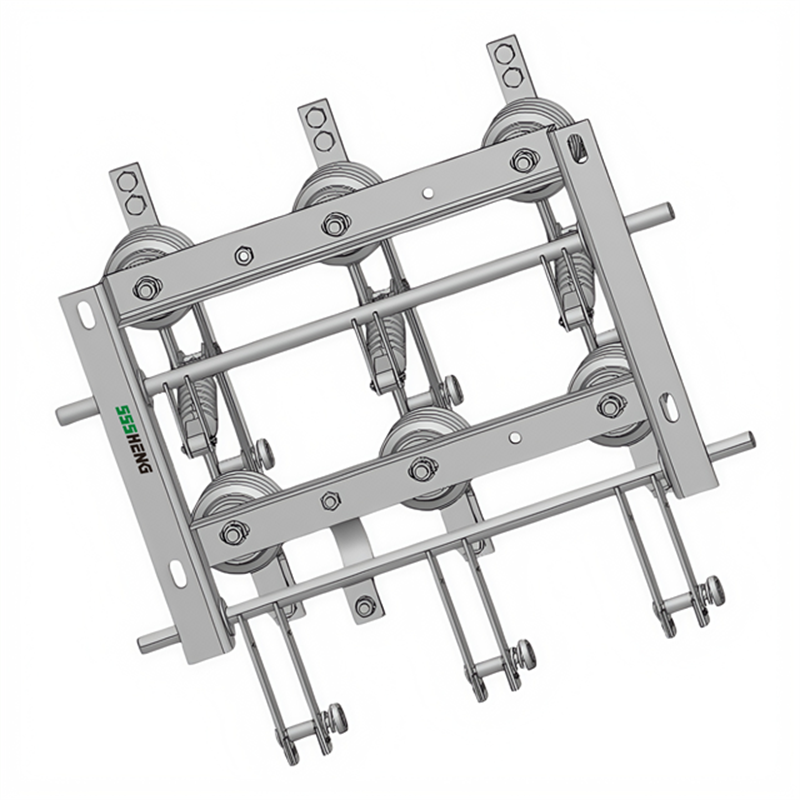

Высоковольтные разъединители внутренней установки типа РВ, РВО, РВЗ, РВФ и РВФЗ совместно с приводом ПР-10 предназначены для включения и отключения под напряжением участков электрической цепи напряжением до 10 кВ
при отсутствии нагрузочного тока или для изменения схемы соединения, а также заземления отключенных участков при помощи стационарных заземлителей при их наличии.
Заземлитель ЗР предназначен для заземления токоведущего контура при условии отсутствия напряжения и обеспечивает безопасное производство работ на отключенном участке электрической цепи.
Привод рычажный серии ПР-10 предназначен для управления главными и заземляющими ножами трехполюс-ных разъединителей серий РВ, РВЗ, РВФ, РВФЗ. Привод ПР-10 выполнен так, что исключает возможность опериро-вания
заземлителем пока не отключены ножи главного контура.
Разъединители изготавливаются с фарфоровыми изоляторами ИОР-10-3,75 или полимерными ИОЛп-10.
Аппараты могут поставляться со вспомогательными контактами (в зависимости от заказа). В качестве вспомо-гательных контактов применяются микропереключатели ВП 73-11011 и МП2106М УХЛ3 исп.01.1А.
Cтруктура условного обозначения
1. Серия (Разъединитель внутренний).
2. Наличие проходных изоляторов.
3. Наличие заземлителей.
4. Номинальное напряжение, кВ.
5. Номинальный ток А: 400, 630, 1000.
6. Расположение заземляющих ножей (для РВЗ и РВФЗ):
Ⅰ - со стороны разъемных контактов;
Ⅱ- со стороны шарнирных контактов;
Ⅲ - с двух сторон.
7. Расположение проходных изоляторов (для РВФЗ):
Ⅰ - со стороны разъемных контактов;
Ⅱ- со стороны шарнирных контактов;
Ⅲ - с двух сторон.
8. Покрытие каркаса:
И1- каркас оцинцован;И2- каркас окрашен.
9. Климатическое исполнение и категория размещения по ГОСТ 15150: УХЛ2 и У3.
Пример записи условного обозначения разъединителя высоковольтного типа РВФЗ на номинальное напряжение 10 кВ,номинальный ток 630 А, с заземляющими ножами и проходными изоляторами со стороны шарнирных выводов,с
оцинкованным каркасом, климатического исполнения У3: Разъединитель высоковольтный РВФЗ-10/630-II-II-И1-У3.

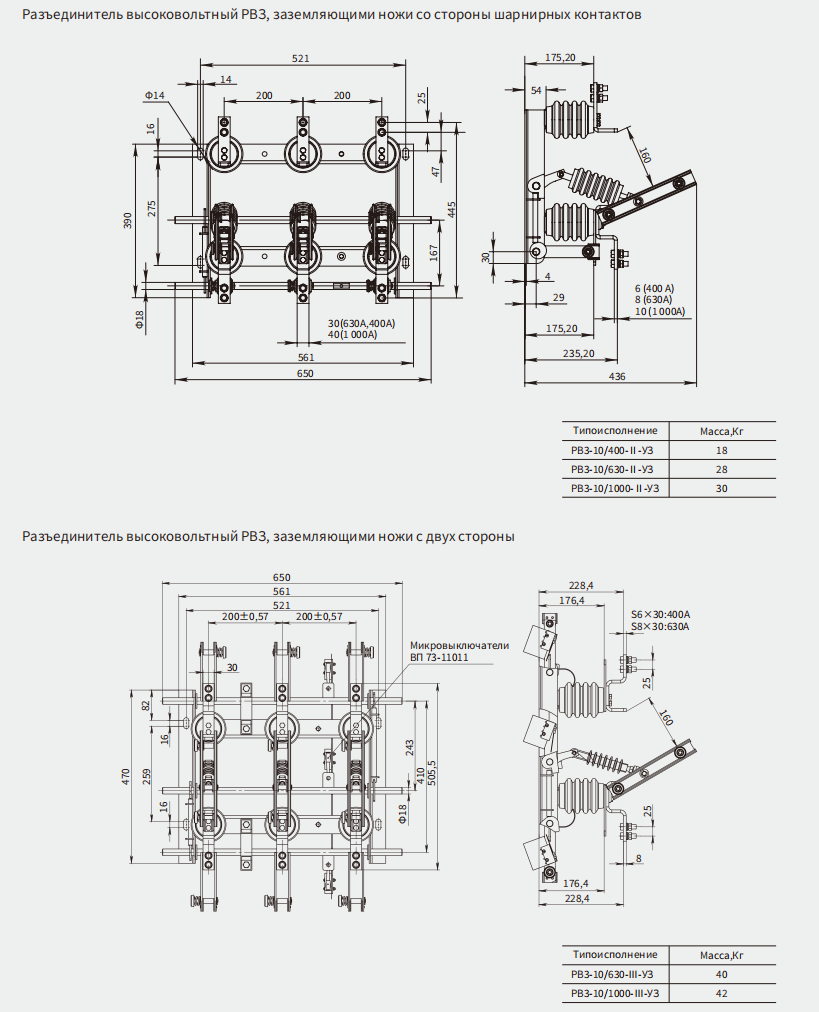

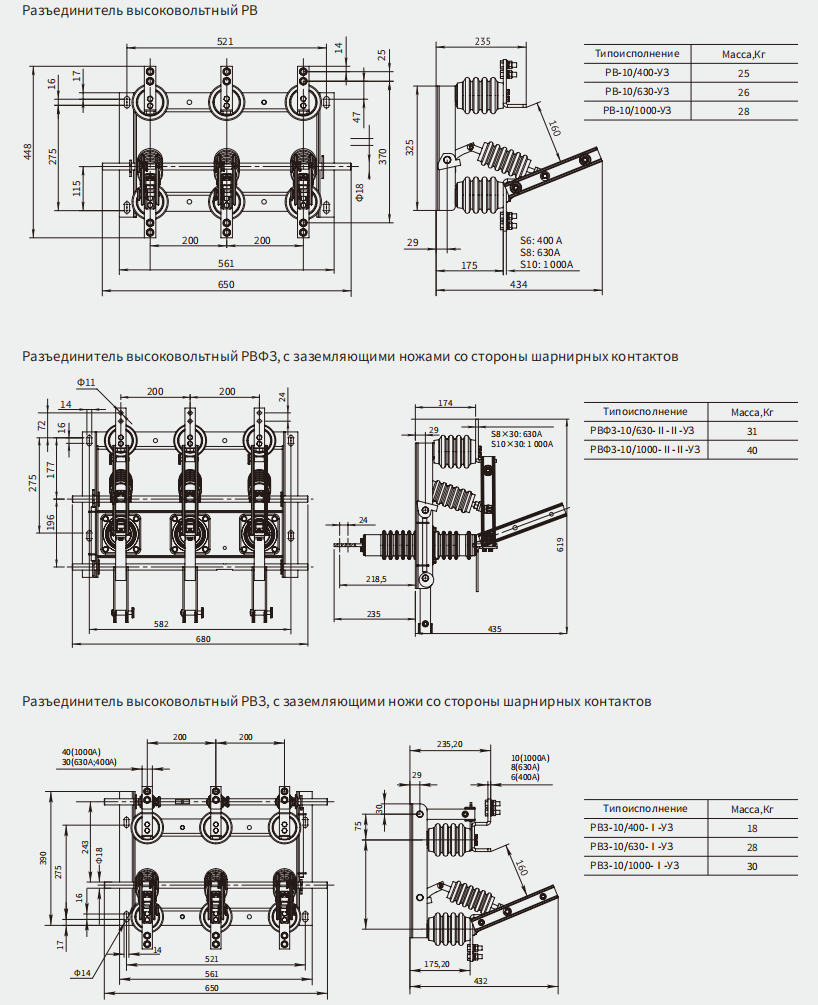

Габаритные и присоединительные pазмеры
