Назначение

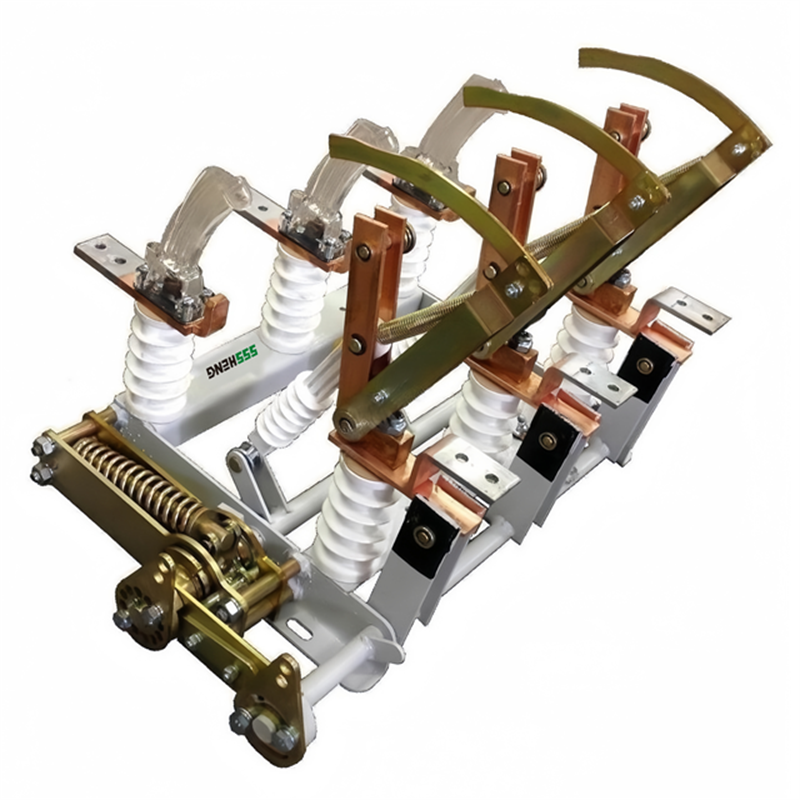

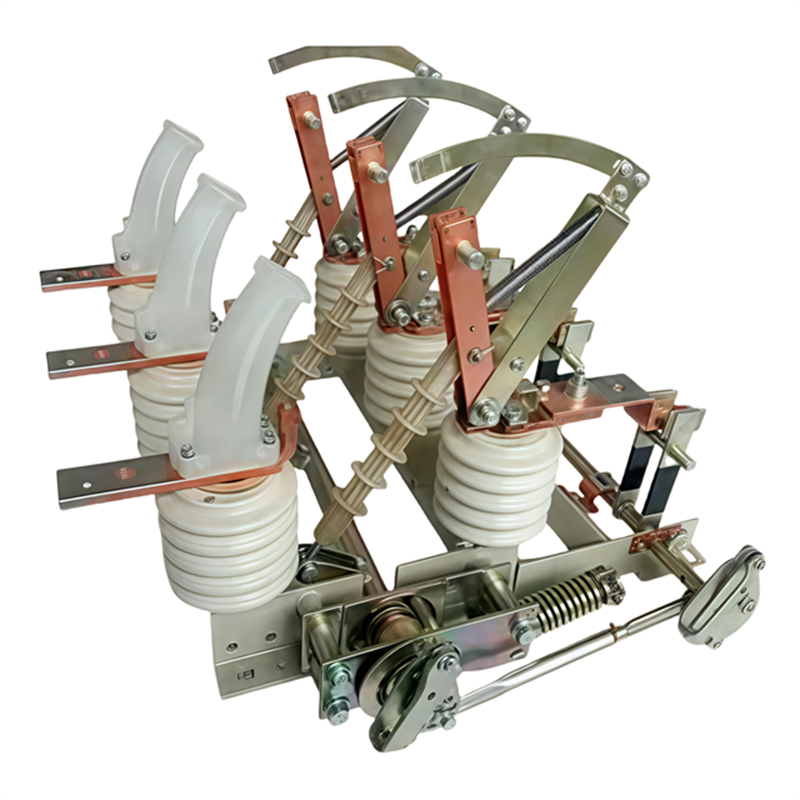

Выключатели нагрузки автогазовые типа ВНА-10 предназначены для включения и отключения под нагрузкой участков электрической цепи переменного трехфазного тока 400 и 1000 А частотой 50 -60 Гц, номинальным

напря-жением до 10 кВ, а также для обеспечения безопасного производства работ на отключенном участке при помощи стационарных заземлителей.

Привод ПРБД-10 предназначен для ручного оперирования выключателя.

В отключенном положении ВНА-10 создает видимый разрыв электрической цепи как в обыч-ном разъединителе. При отключениимеждудугогасительнымиконтактамиобразуетсядуга.Под действием высокойтемпературы

дугиполиметилметакрилат выделяет большое количество га-зов, поток которых гасит дугу.

При включении сначала замыкаются дугогасительные контакты, а затем ножи замыкают главные контакты, при отключении сначала размыкаются главные, а затем ‒ дугогасительные контакты.

На ВНА предусмотрена блокировка, которая обеспечивает невозможность включения за-земляющих ножей при включенном положении выключателя и наоборот.

Управление ножами осуществляется отдельным механическим приводом ПРБД, связанным с выключателем нагрузки механической передачей. Привод выключателя может размещаться как справа (П), так и слева (Л),

относительно главного вала выключателя.

Выключатели нагрузки на номинальный ток 400 А изготавливаются с полимерными изоля-торами ИОЛп-10; на номинальный ток 630 А ‒ с фарфоровымиизоляторами ИОР-10 -3,75 . По желанию потребителя возможно изготовление аппарата на номинальный ток 630А с полимерными изоляторами.

Cтруктура условного обозначения
