Назначение
Cтруктура условного обозначения

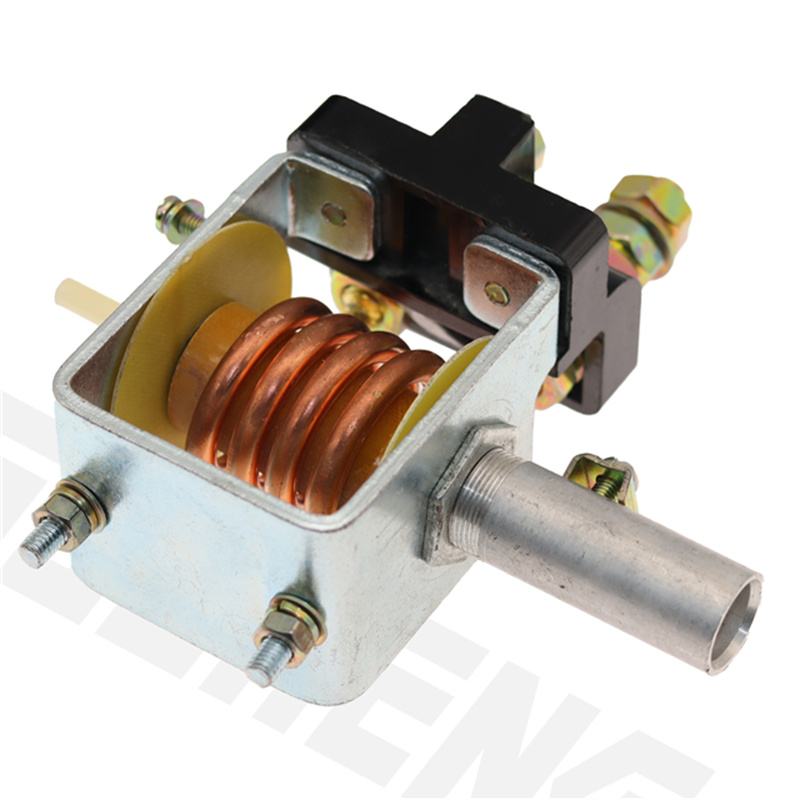

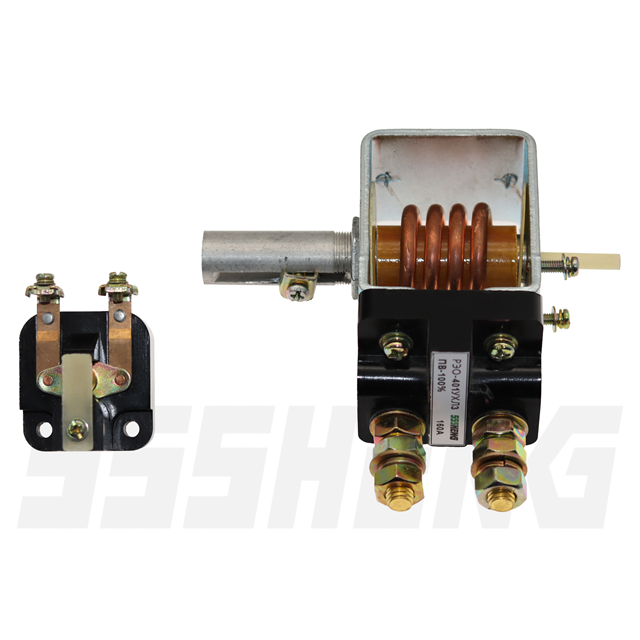

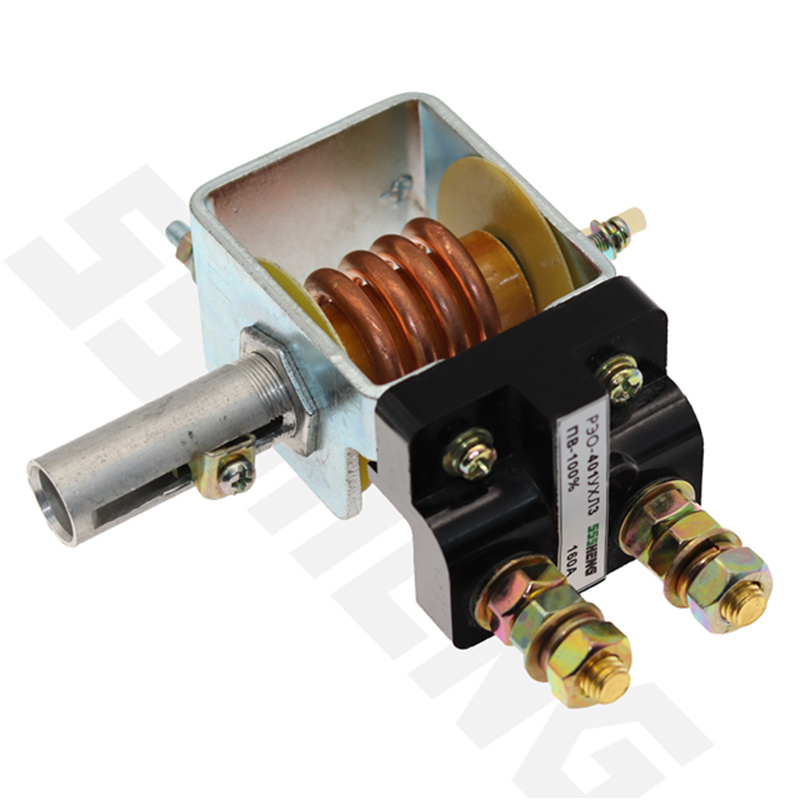

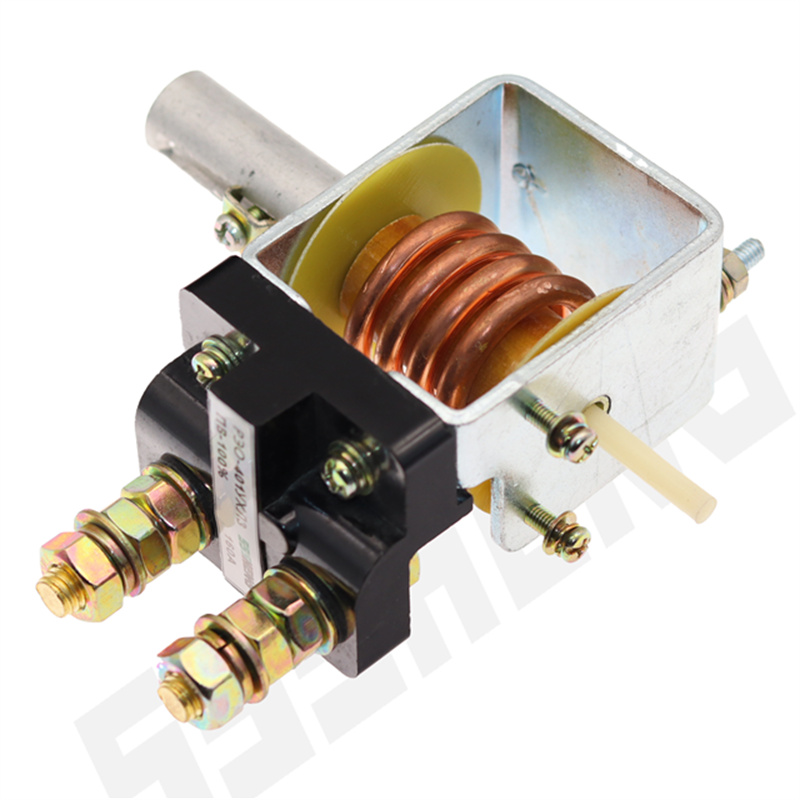

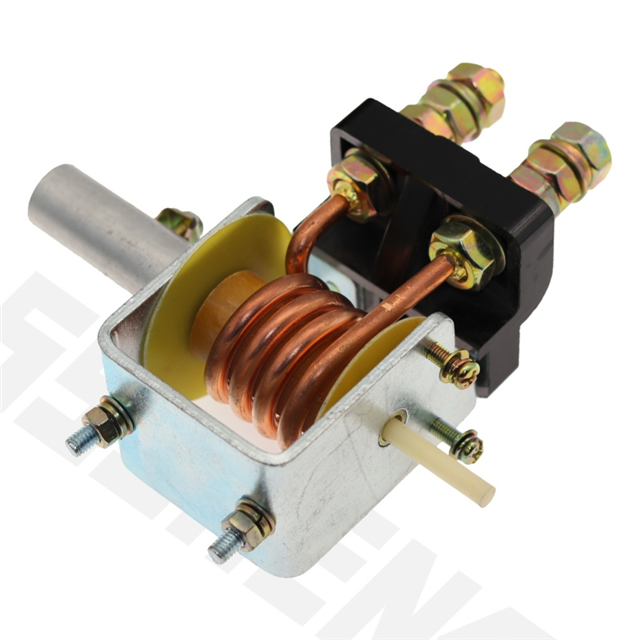

Электромагнитные системы реле имеют скобу магнитопровода 5 с ввернутой в нее трубкой 10, на которой рас положена втягивающая катушка 6 на изоляционном каркасе. Внутри трубки находится якорь 11 , который имеет
Электромагнитные системы реле имеют скобу магнитопровода 5 с ввернутой в нее трубкой 10, на которой рас положена втягивающая катушка 6 на изоляционном каркасе. Внутри трубки находится якорь 11, который имеет
возможность свободного перемещения вдоль трубки.Положение якоря определяет величину тока срабатывания реле. При движении вверх якорь через толкатель 4 размыкает контакты электрической блокировки.
Регулирование тока срабатывания реле РЭО-401 производится изменением положения скобы 7 с фиксацией ее положения винтом 8.
Контакты блок-контакта после срабатывания реле РЭО-401 остаются разомкнутыми до тех пор, пока не будет разомкнута цепь катушки или ток в катушке не понизится до величины, при которой якорь реле отпадает. После
этого якорь с толкателем возвращается в свое нижнее положение и контакты под действием пружины 2замыкаются. Присоединение проводов к реле переднее. Длина шпильки крепления l ‒ 16 либо 42мм.
Габаритные и присоединительные pазмеры
