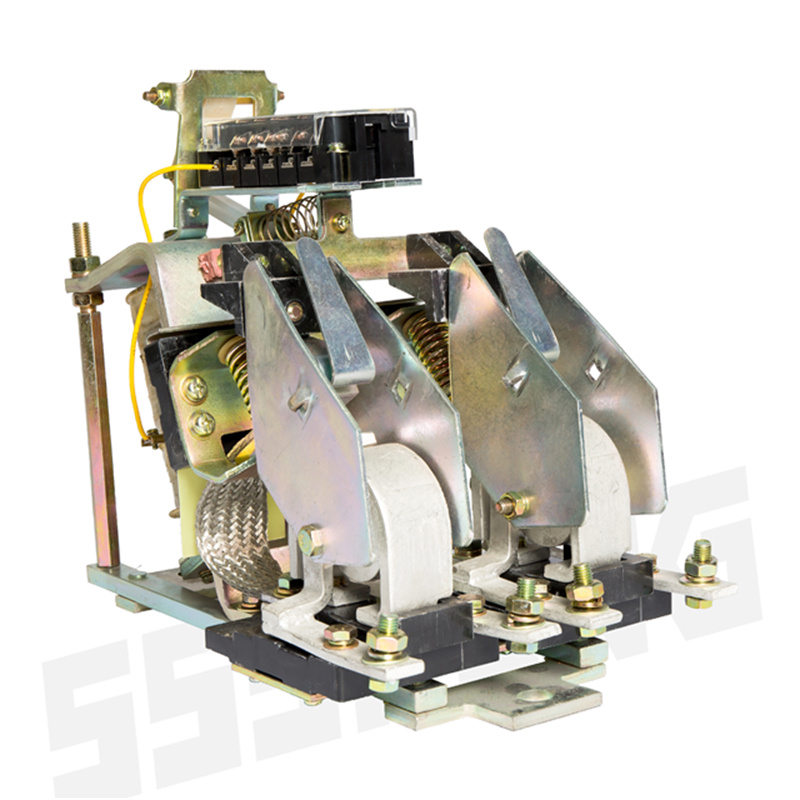

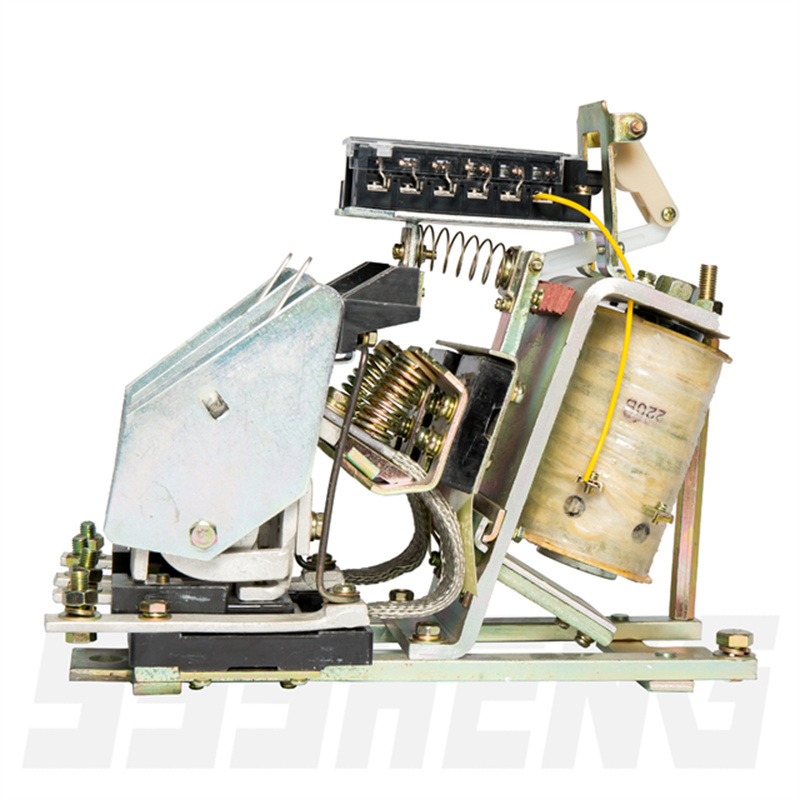

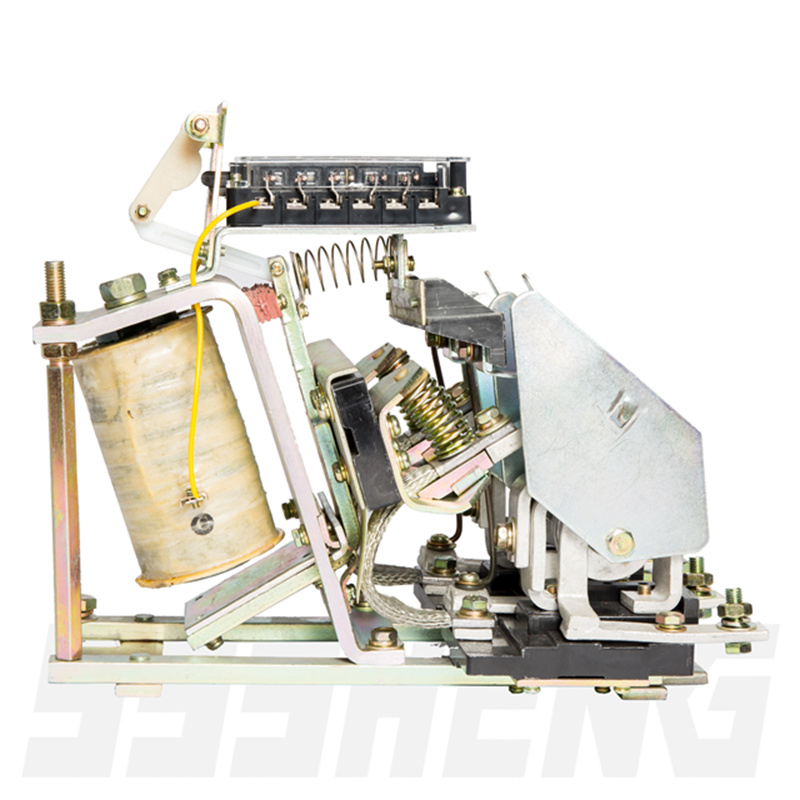

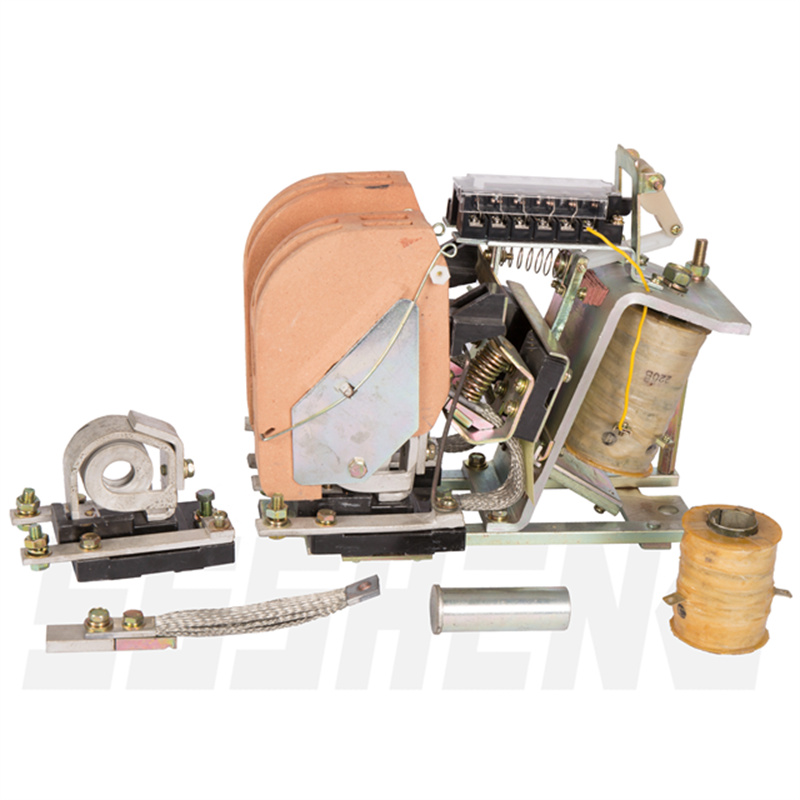

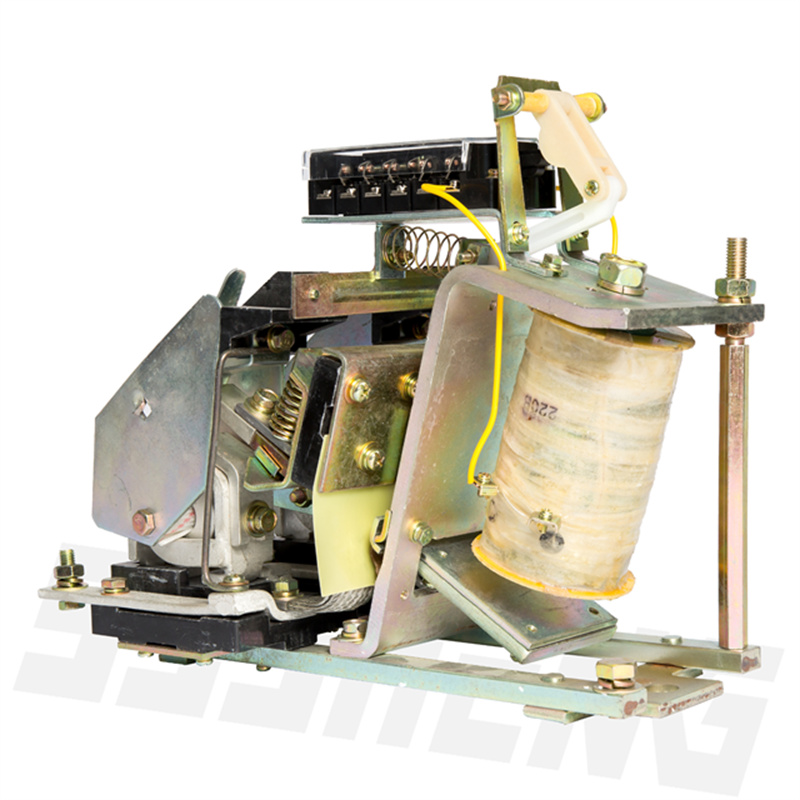

КТПВ-625М-У3,400А,2з+2р, Контакторы электромагнитные

Назначение

Контакторы серии КТПВ и КПВ предназначены для включения и отключения электрических цепей в стационарных установках. Контакторы КТПВ и КПВ изготавливаются С 2 замыкающими главными контактами с дугогашением.Контакторы изготовляются с 2 замыкающими и 2 размыкающими блок - контактами, с 2 замыкающими и 1 размыкающим блок - контактами или без них.Конструкция блок - контактов, примененных на контакторах, позволяет при монтаже или в условиях эксплуатации производить пересборку элементов за счет изменения положения замыкающих и размыкающих контактов в пределах указанного количества, при этом число размыкающих контактов должно быть не более 2-х от общего числа контактов вспомогательной цепи.Два однотипных контактора, установленные рядом, можно механически блокировать.При этом правый контактор, к которому с левой стороны крепится механическая блокировка, допускает установку блок-контактов только с правой стороны.

1. Основные особенности:номинальный ток главной цепи:
     КТПВ-623 — 160А; КТПВ-624 — 250А; КТПВ-625 — 400А;КПВ-603 — 160А; КПВ-604 — 250А;КПВ-605 — 630А.
2. Номинальное напряжение втягивающей катушки: 110 или 220В постоянного тока максимальная допустимая

    частота включений в час: 1200.
3. Потребляемая мощность: 75Вт.
4. Присоединение внешних проводников: переднее .
5. Или заднеестепень защиты: IP00.
6. Режим работы — продолжительный, повторно-кратковременный.
7. Контакторы для продолжительного режима работы имеют контакты с серебряными вставками.

    КТПВ-600, 2 замыкающих;КПВ-600, 1 замыкающих.

Габаритные и присоединительные pазмеры

L2 - расстояние от установочной плоскости, с учетом вылета дуги за пределы дугогасительной камеры при коммутации 8-кратного тока в отношении к номинальному при 380 В переменного тока и cos φ не менее 0,35
