Назначение

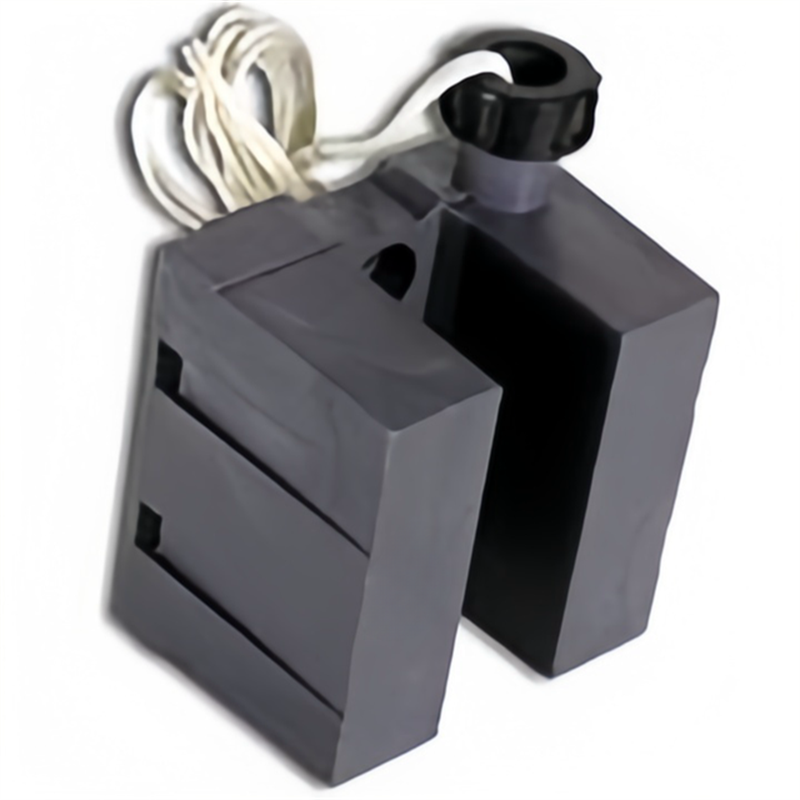

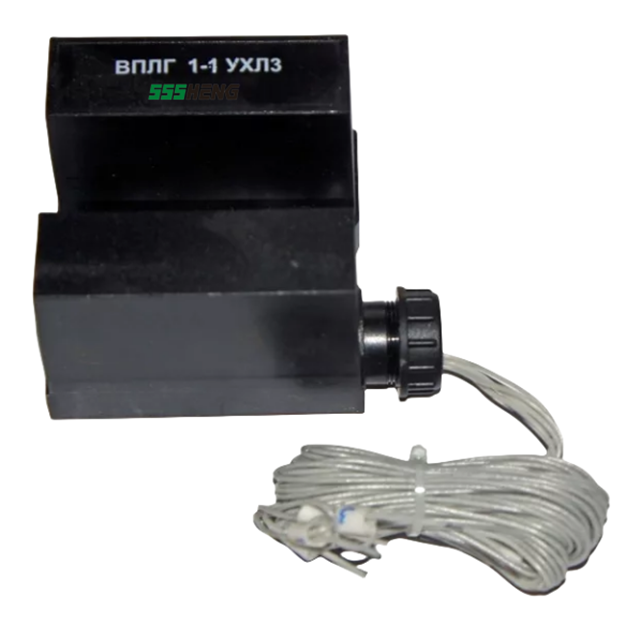

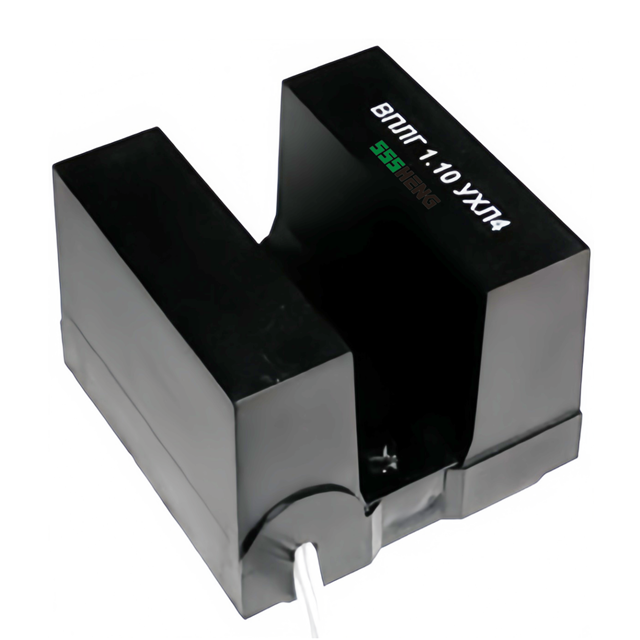

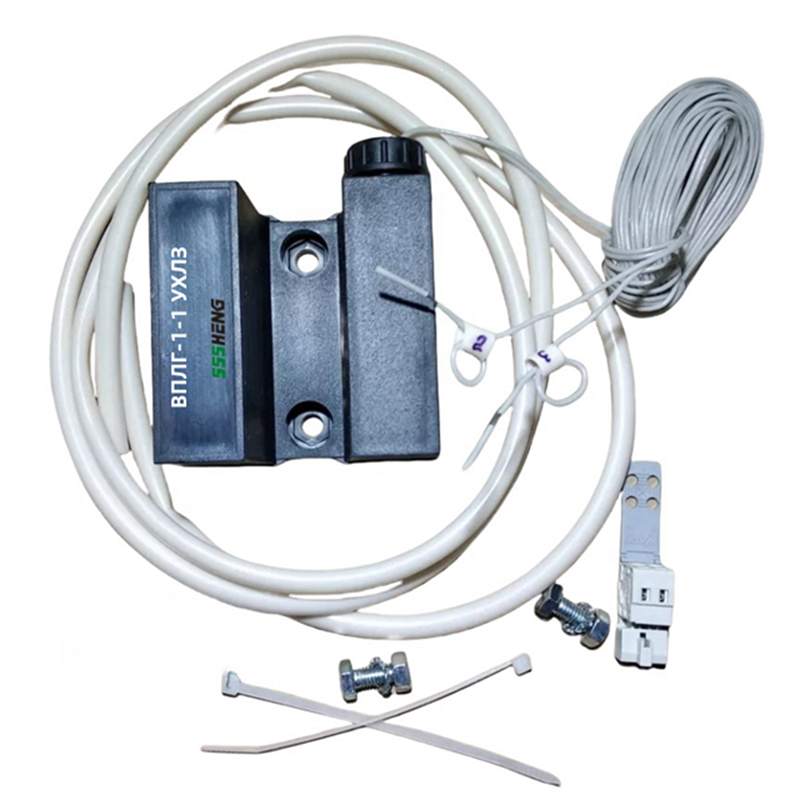

Выключатели путевые лифтовые герконовые серии ВПЛГ1 являются комплектующими изделиями и предназначены для работы в схемах управления грузовыми и пассажирскими лифтами.
Описание
Высота над уровнем моря не более 2000 м.Температура окружающего воздуха для выключателей климатического исполнения УХЛ от минус 20 до 45°С.
Температура окружающего воздуха для выключателей климатического исполнения Т от минус 10 до 45°С.
Выключатели должны быть стойкими к воздействию механических факторов внешней среды для групп эксплуатации М3 по ГОСТ 17516.1-90.
Степень защиты IР30 по ГОСТ 14255-69, кроме штуцера в месте вывода проводов, где степень защиты IР00.
Рабочее положение в пространстве любое.
Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Выключатели пожаробезопасны. Требования безопасности соответствуют ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.6-75.
По степени защиты человека от поражения электрическим током выключатели относятся к классу 0 по ГОСТ 12.2.007.0-75.
Выключатели изготовляются для внутригосударственных и экспортных поставок и соответствуют ТУ 16-94 БКЖИ.642129.001 ТУ. ТУ 16-94 БКЖИ.642129.001 ТУ.
Структура условного обозначения
ВПЛГ1-Х-Х3:ВПЛГ - выключатель путевой лифтовый герконовый;
1 - условное обозначение номера серии;
Х - номер схемы: 1 - схема № 1, 2 - схема № 2;
Х3 - климатическое исполнение (УХЛ, Т) и категория размещения(3) по ГОСТ 15150-69.
Технические характеристики
Технические характеристики
Номинальный ток контакта, А - 0,1.Координата срабатывания контакта lср, мм: максимальное значение - 70 минимальное значение - 30.
Координата отпускания контакта lоп, мм: при нереверсивном управлении: максимальное значение - 50 минимальное значение - 20 при реверсивном управлении: максимальное значение - 55 минимальное значение - 25.
Дифференциал хода, мм, не более - 15.
Основная погрешность, мм, не более - 1.
Дополнительная погрешность, мм, не более: при отклонении шунта от номинального положения - 10 при отклонении шунта от номинального положения и изменении температуры от минус 20 до 45°С - 10.
Потребляемая мощность на каждый контакт, Вт, не более - 0,5.
Наличие диодов в цепях контактов: ВПЛГ1-1 - нет.
ВПЛГ1-2 - да.
Механическая износостойкость, млн циклов ВО, не более - 100.
Масса, кг, не более - 0,35.
В качестве контактов в выключателях применяются герконы типа КЭМ-1 группы А ОДО.360.037 ТУ.
Выключатели относятся к неремонтируемым и невосстанавливаемым изделиям.
Гарантийный срок службы выключателей - 3 года со дня ввода в эксплуатацию, но не более 3,5 лет с момента отгрузки заводом-изготовителем.
Выключатели состоят из печатной платы и двух магнитов, помещенных в пластмассовый кожух.
Печатная плата имеет 2 геркона, 2 резистора и 2 диода для ВПЛГ1-2; для ВПЛГ1-1 печатная плата выполнена без диодов.
Выключатели управляются с помощью ферромагнитного шунта, изготовленного из стали и установленного на кабине лифта.
Выключатели управляются двумя способами:
нереверсивным, когда шунт проходит мимо выключателя, без изменения направления движения;
реверсивным, когда шунт изменяет направление движения на противоположное после срабатывания контактов.
При прохождении шунта мимо выключателя происходит срабатывание контактов.
Принципиальные электрические схемы выключателей приведены на рис. 1, 2, габаритные, установочные и присоединительные размеры - на рис. 3.
Габаритные, установочные и присоединительные размеры выключателей ВПЛГ-1 .
