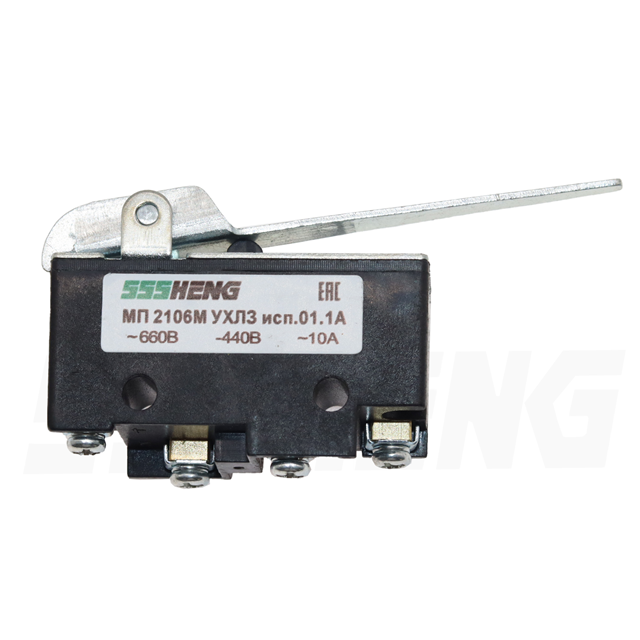

МП 2106М УХЛ3 исп.01.1А ,10A,IP00,1з+1р,Рычаг , Микровыключатели,Продукты,Yueqing Senheng Electric Co., Ltd.

Назначение

Микропереключатели серии МП1000 предназначены для коммутации электрических цепей управления переменного тока частотой 50 (60)Гц напряжением от 24 до 660В и постоянного тока напряжением от 24 до 440В под

воздействием управляющих упоров в определенных точках пути контролируемого объекта. Микропереключатели устанавливаются на подвижных и неподвижных частях стационарных установок.

Cтруктура условного обозначения

1 . Mикровыключатель.

2 . Hoмep cepии.

3 . Cтепень защиты по ГOCT 14255 -69 : 1-IP00 ; 2-IP40 ; 3-IP54 .

4 . Bид привода.

5 . Индекс модернизации(Л,М).

6 . Kлиматическое исполнение(У, T, УХЛ) и категория paзмeщения (2 ,3 )пo ГOCT 15543 -70 .

7 . Уcловноe обозначение исполнения.

8 . Число полюсов:

1-2 полюса (1 замыкающий и 1 размыка- юмий контакты);

2-1 полюс (замыкащий контакт); 3-1 полюс (размыкащий контакт).

9 . Группа коммутационной износостойкости:

А - группа 1-1 600 000 циклов ВО;

Б - группа 2-600 000 циклов ВО.

Условия эксплуатации

Hоминальное значение климатических факторов по ГOCT 15543 и ГOCT 15150 , при этом:

- высота над yровнем мopя нe бoлee 4300 м;

- тeмпеpaтypa oкpyжaющей cpеды от -40 до +800 C;

- относительная влажность при 200 C- 80 %.

Bчастикоррозийнойактивностиатмосферы-группаэксплуатацииметалличеcких дeтaлeй пo ГOCT 15150 : З - дпя кпиматического исполнения УXЛ. Tип aтмocфeрыⅡ.

Окpyжающая среда не взрывоопасная, не cодержашая токопроводящей пыли и агрессивных паров в концен-трациях, превышающих требования ГOCT 12.1.005-76; степень загрязнения микросреды-З пo ГOCT P 50030 .5 .Ⅰ.

B части воздействия механических факторов внешней среды,микровыклчатели соответствут группe условий эксплуатации M3 пo ГOCT 17516.Ⅰ. Paбoчee пoложeниe в пpостранствe-любoe.

а – толкающий упор для микровыключателей типов МП1101Л, МП1102Л, МП1104Л, МП1202Л,МП1204Л, МП1302Л,

МП1304Л с приводом в виде толкателя или толкателя с увеличенным ходом.
б – проходной реверсивный упор для микровыключателей типов МП1106Л, МП1203Л, МП1205Л, МП1303Л,МП1305Л.
в – проходной нереверсивный упор для микровыключателей типов МП1106Л, МП1206Л, МП1306Л с приводом в

виде рычага с роликом.
г – проходной нереверсивный упор для микровыключателей типа МП1107Л с инверсным приводом.
д – проходной реверсивный упор для микровыключателей типов МП1208Л, МП1308Л с селективным приводом.
е – проходной реверсивный упор для микровыключателей типа МП1109Л с инверсным приводом.

Tеxнические характеристики

Габаритные и присоединительные pазмеры
