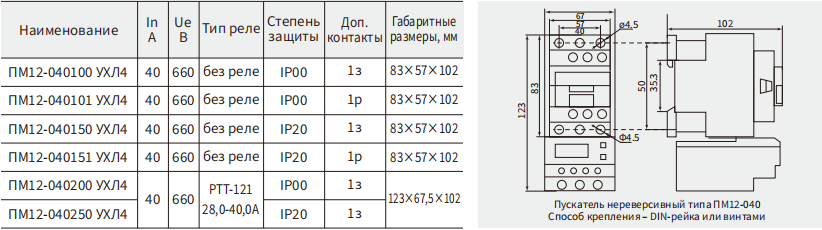

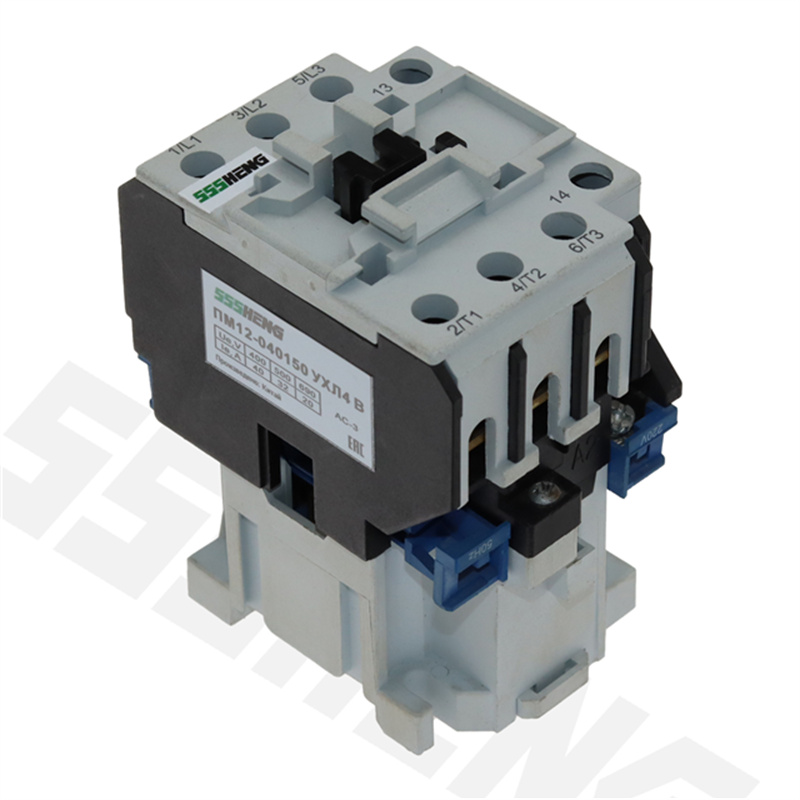

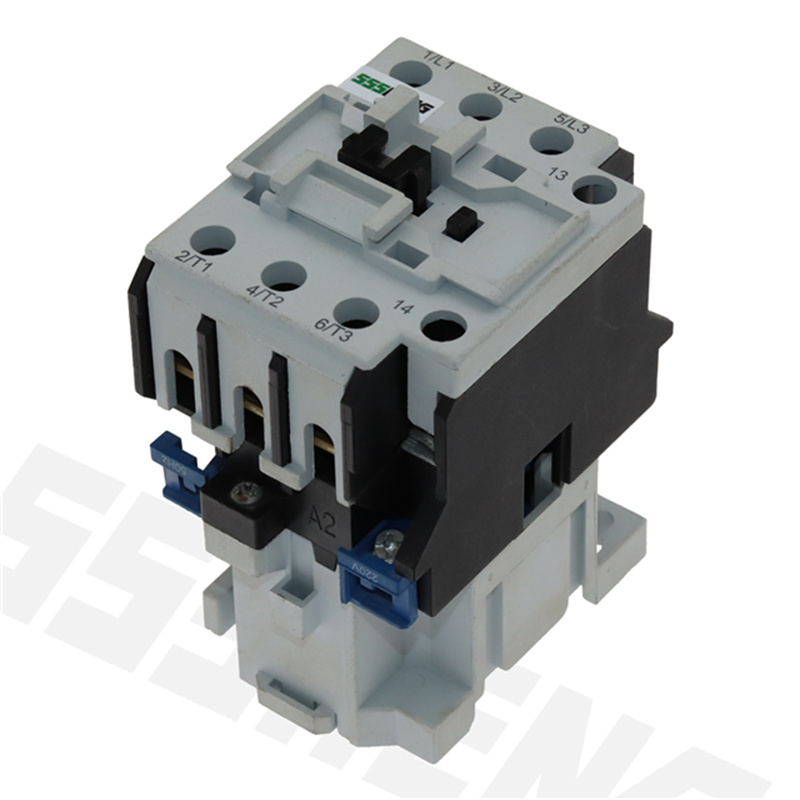

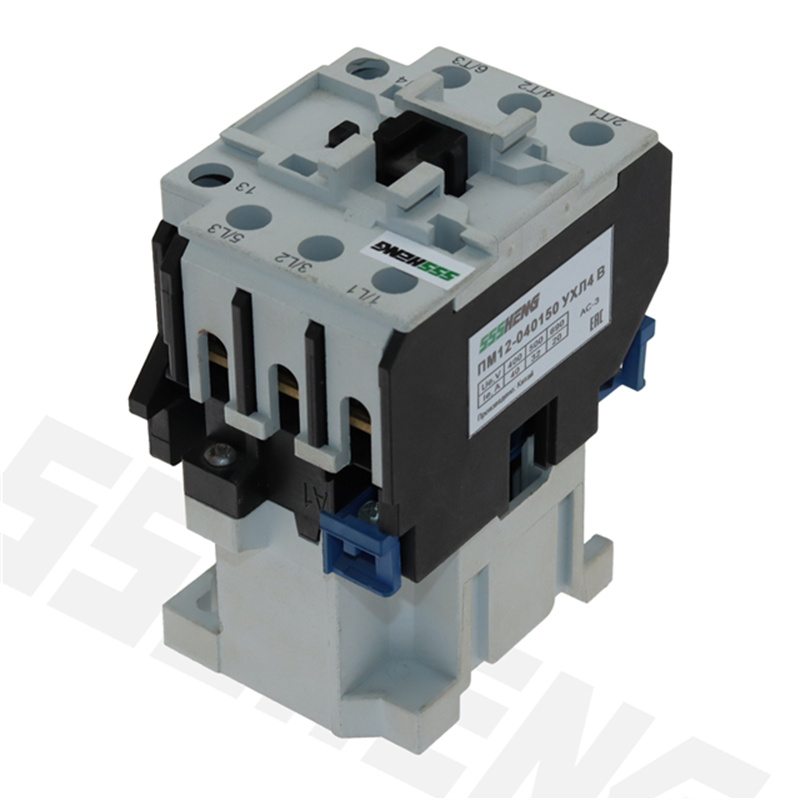

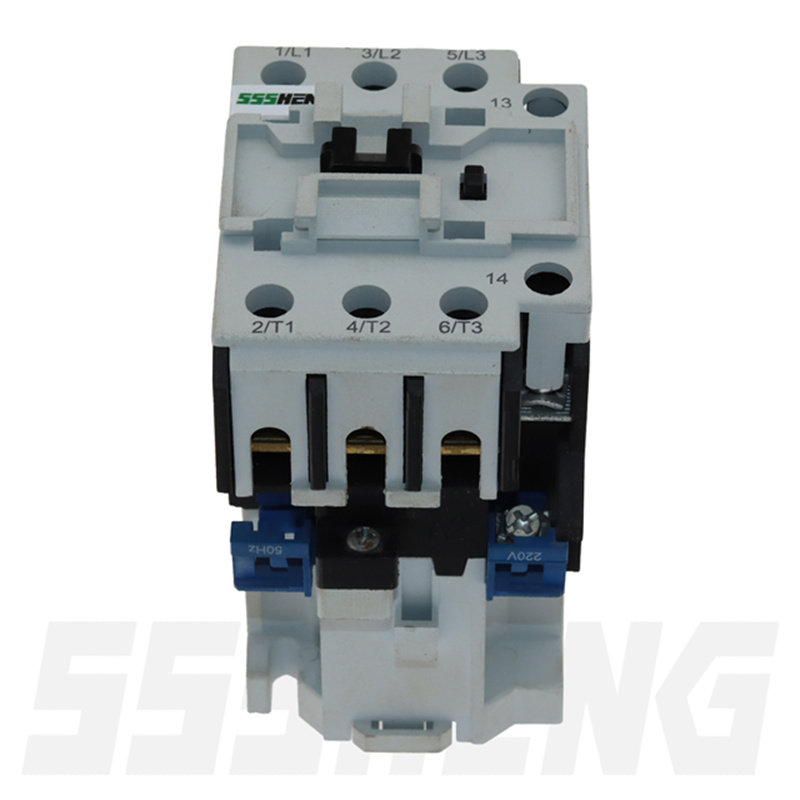

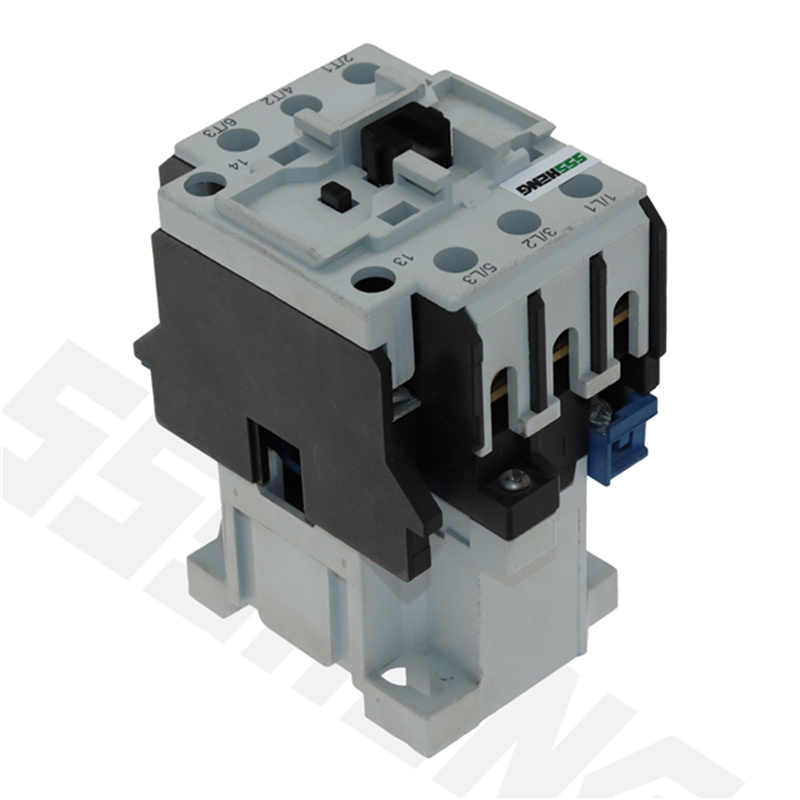

ПМ12-040150 УХЛ4 В,1з,40А,IP20,пускатель электромагнитный

Назначение

Пускатели электромагнитные серии ПМ12 предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных

асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В переменного тока частотой 50Гц. При наличии тепловых реле пускатель осуществляет защиту управляемых электродвигателей

от перегрузки и от токов, возникающих при обрыве одной из фаз, а также от не симметрии фаз.

1. Условное обозначение номинального тока: 010–10А；025-25A;040-40A;063-63A.
2. Условное обозначение исполнения пускателя :
     1 – без реле, нереверсивный;
     2 – с реле, нереверсивный;

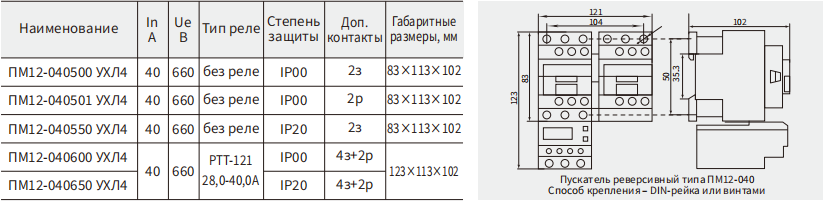

     5 – без реле, реверсивный с электрической и механической блокировкой;
     6 – с реле, реверсивный с электрической и механической блокировкой;
3. Условное обозначение исполнения пускателя по типу защиты:
     0 – IP00;

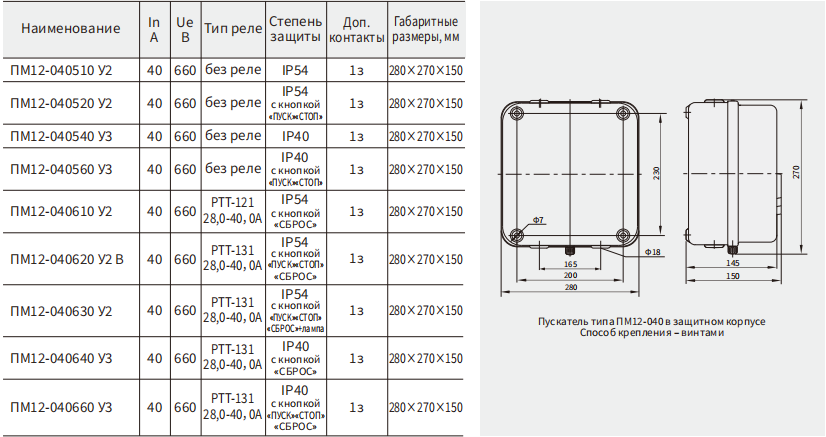

     1 – IP54, корпус без кнопок ;
     2 – IP54, корпус с кнопок «ПУСК» и «СТОП» ;
     3 – IP54, корпус с кнопками «ПУСК» «СТОП» и сигнальной лампой;
     4 – IP40, корпус без кнопок;
     5 – IP20;
     6 – IP40, корпус с кнопками «ПУСК» и «СТОП»;
     7 – IP40, корпус с кнопками «ПУСК» «СТОП» и сигнальной лампой.
     *пускатели с реле в защитном корпусе дополнительно оборудованы кнопкой «СБРОС».
4. Условное обозначение исполнения пускателя по числу и типу дополнительных контактов:
     0 – 1з для пускателей с номинальным током 10А, 25А, 40А;
     1 – 1р для пускателей с номинальным током 10А, 25А, 40А.
     *пускатели с номинальным током 63А – 2з+2р
5. Условное обозначение климатического исполнения и категории размещения по ГОСТ 15050-69: У2; У3; УХЛ4.
6. Условное обозначение исполнения пускателя по классу износостойкости: В.
