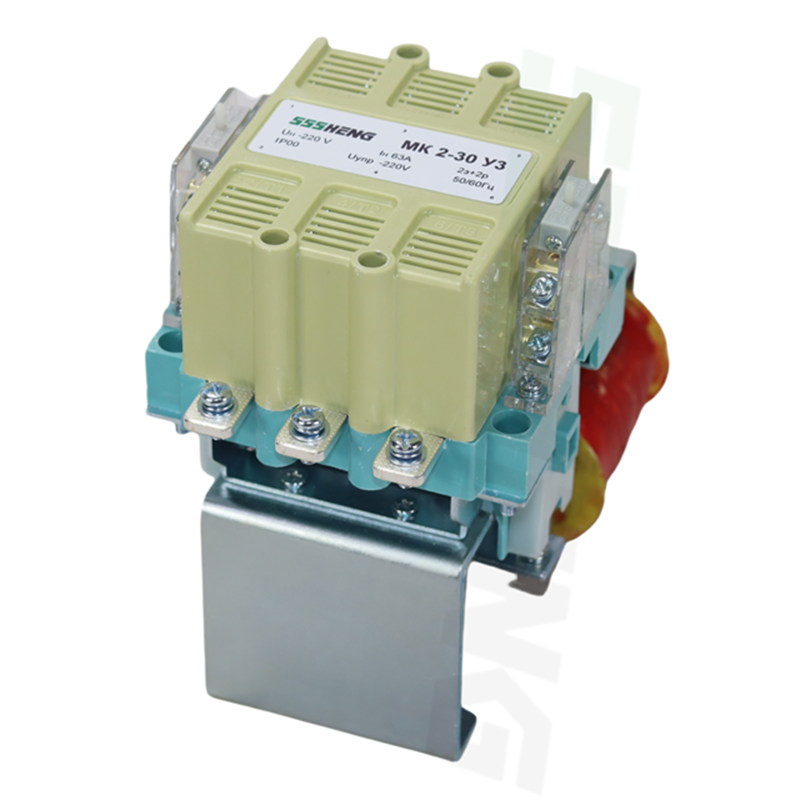

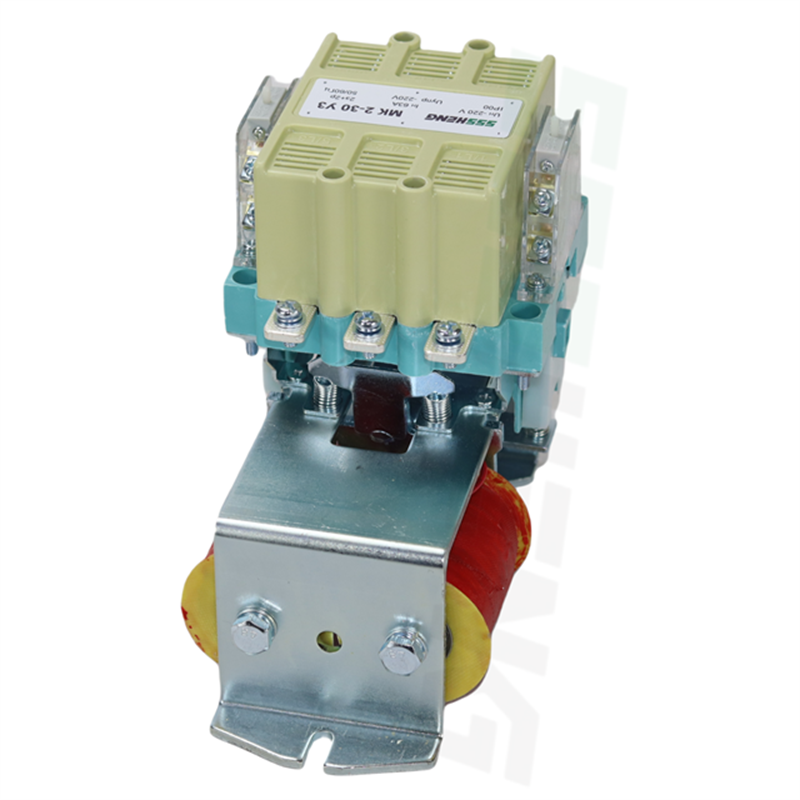

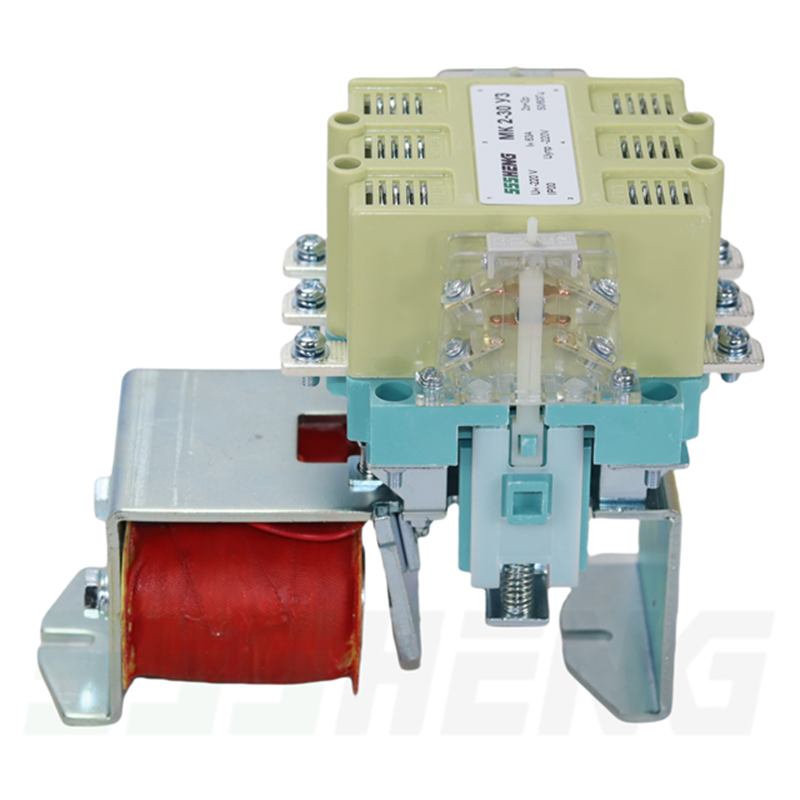

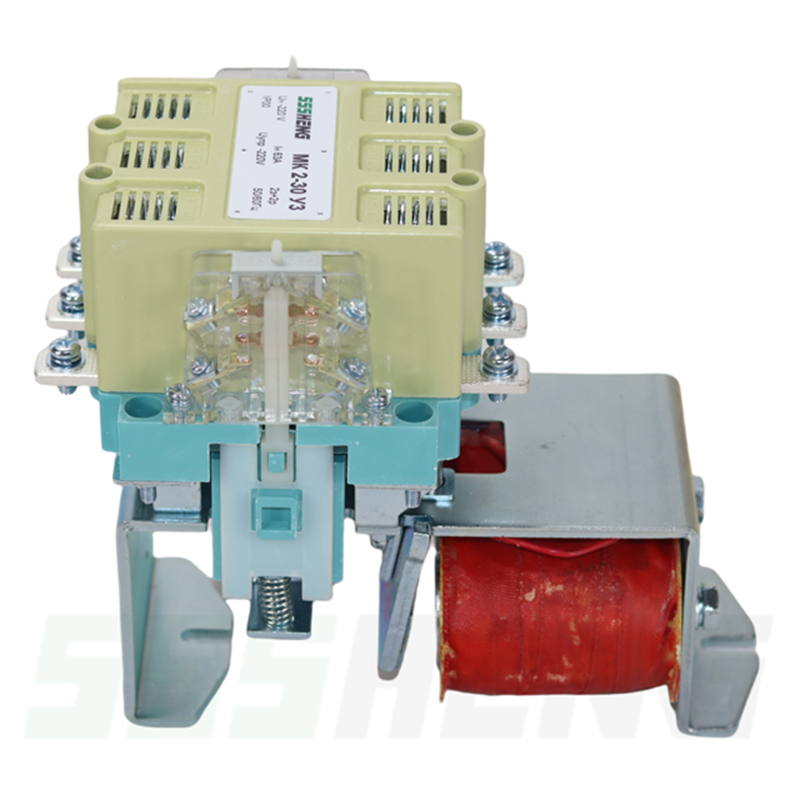

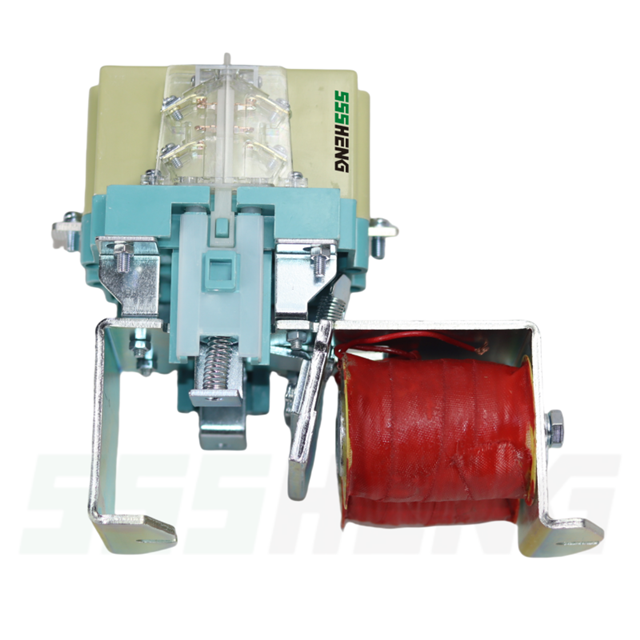

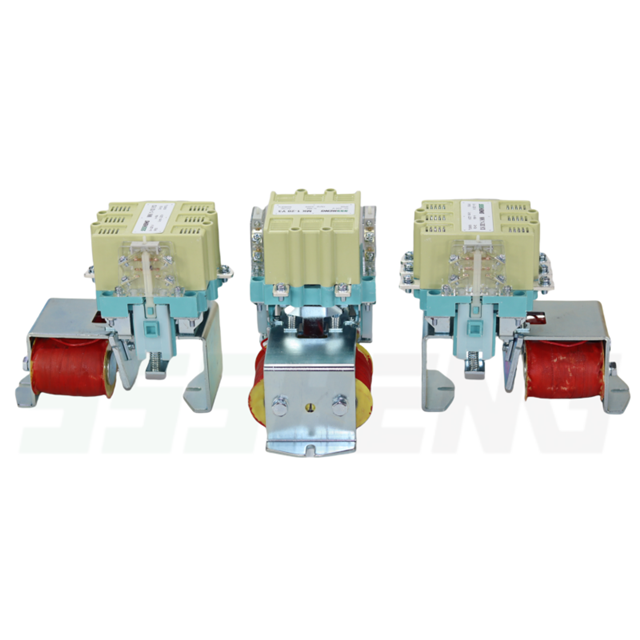

МК2-30-У3,63А,2з+2р, Контакторы электромагнитные

Назначение

Контакторы серии МК предназначены для работы в силовых электрических цепях и цепях управления постоянного и переменного тока в общепромышленных стационарных установках и в закрытом кузове подвижного транспорта.Контакторы имеют исполнения, предназначенные для работы в условиях умеренного, тропического и холодного климата.Контакторы рассчитаны для работы на высоте над уровнем моря – не более 2000 м при

температуре окружающего воздуха от минус 40 до плюс 40 °С (до плюс 60 °С для подвижного транспорта. При температуре 60 °С контакторы могут работать не более 15 % рабочего времени.Для

тепловозных контакторов рабочеевремя составляет 20 ч в сутки) и относительной влажности не более 98% при температуре плюс 25 °С для районов с умеренным климатом;
- от минус 10 до плюс 45 °С и относительной влажности не более 98% при плюс 35 °С для районов с тропическим климатом;
- от минус 60 до плюс 40 °С и относительной влажности не более 98% при плюс 25 °С для районов с холодным климатом
(для категории размещения 3, а для контакторов на электропоезда и электровозы допускается категория размещения 2 в соответствии с ГОСТ 15150-69).Не допускается установка контакторов в среде:

взрывоопасной;насыщенной пылью, в том числе токопроводящей и водяными парами; содержащей едкие газы и пары в концентрациях, разрушающих металл и изоляцию и снижающих параметры

контакторов в недопустимых пределах; в местах, не защищенных от попадания воды,масла, эмульсии и т. д., подверженных вибрации с частотой 100 Гц при ускорении более 1 g и ударам с длительностью

импульса 2 – 20 мс (40 – 60 мс для тепловозов) при уско-рении более 3 g. Допускается установка контактора в оболочку без снижения технических характеристик (Iн, ПВ, частоты срабатывания), если

температура внутри оболочки не превышает 55 °С. Отклонение от вертикального положения контактора не более 15° в любую сторону.Степень защиты – IР00 по ГОСТ 14255-69.Примечание – Допускается

применение контакторов на высоте над уровнем моря до 4300 м без изменения технических характеристик.

Структура условного обозначения МК Х1Х2Х3: МК-серия;
         Х1-величина номинального тока;
         Х2-число полюсов;
         Х3-дополнительные контакты.
         Контактор имеет четыре размера (по номинальному току):
         МК 1 (1 ном = 40А);
         МК 2 (1 ном = 63А);
         МК 3 (1 ном = 100А) ;
         МК 4 (1 ном = 160А) .

Выводам главных контактов допускают присоединение одного или двух право-дов и кабелей с общим сечением, указанным
в таблице 2. Зажимы вспомогательной цепи контактов допускают присоединение двух проводов сечением от 0,75 до 2,5 мм2.

Установочные и габаритные размеры контактора МК
