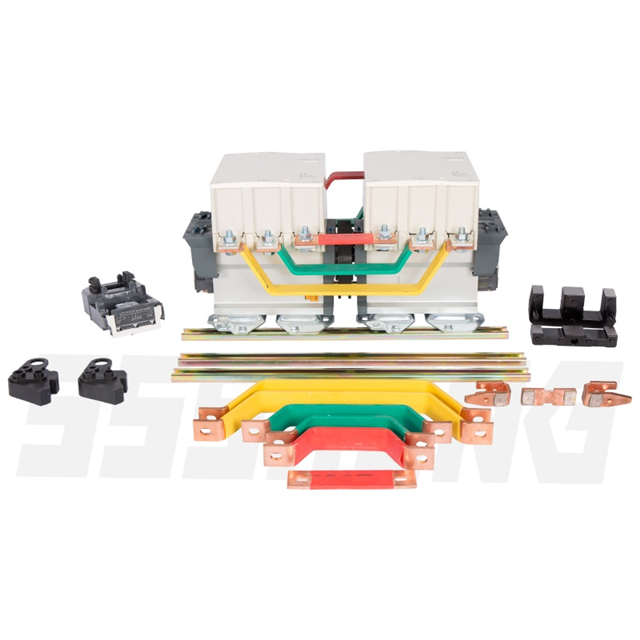

ПМЛ-8500Д-УХЛ4,2з,500А, IP00,реверсивный,пускатель электромагнитный

Назначение

Пускатели электромагнитные серии ПМЛ предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных

асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В переменного тока 50 и 60 Гц.При наличии тепловых реле пускатель осуществляет защиту управляемых электродвигателей от

перегрузки и от токов,возникающих при обрыве одной из фаз, а также от не симметрии фаз.

1. Условное обозначение номинального рабочего тока:
     5 – 100, 125А; 6 – 160А; 7 – 250А; 8 – 400А; 9 – 630А.
2. Условное обозначение исполнения по назначению:
     1 – нереверсивный пускатель без теплового реле;
     2 – нереверсивный пускатель с тепловым реле;
     5 – реверсивный пускатель без теплового реле с механической блокировкой для IP00, IP20 и с электрической и

механической блокировкой для IP40, IP54;
3. Условное обозначение исполнения по степени защиты:
     0 – IP00;
     2 – IP54 с кнопками «ПУСК» и «СТОП»;
     6 – IP20.
4. Условное обозначение по числу и типу вспомогательных контактов:
     0 – 1з. (для 100А 1з+1р).
5. Условное обозначение индекса модернизации:
     отсутствие обозначения – без модернизации;
     Д – увеличенный номинальный рабочий ток;
     М – буква, обозначающая исполнение пускателей с возможностью крепления на DIN-рейку или винтами на плоскости.
6. Климатическое исполнение и категория размещения.
7. Условное обозначение исполнения по износостойкости – Б.

Основные технические характеристики

Номенклатура и краткие технические характеристики
