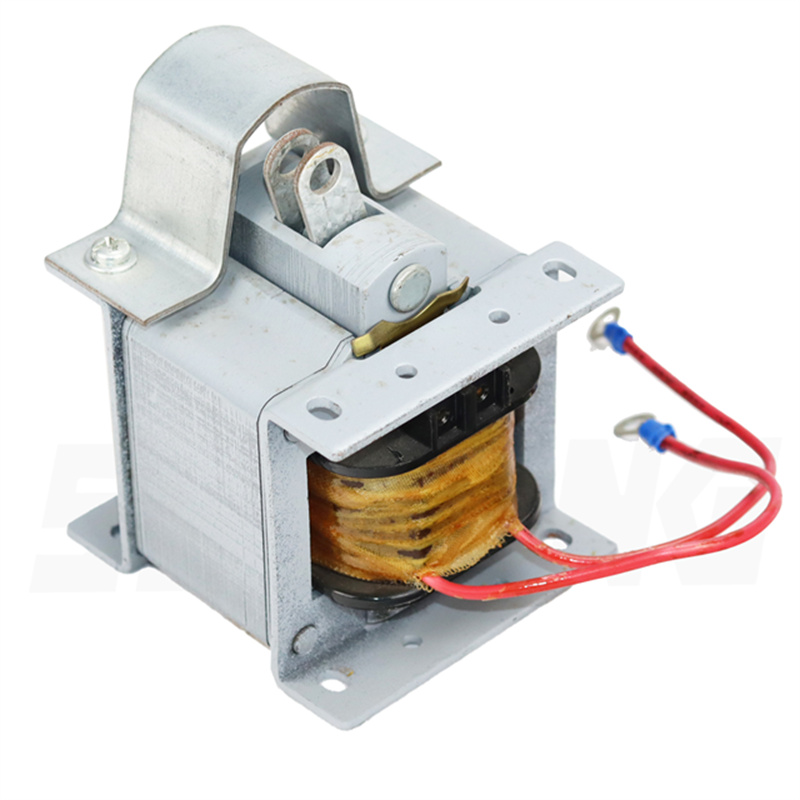

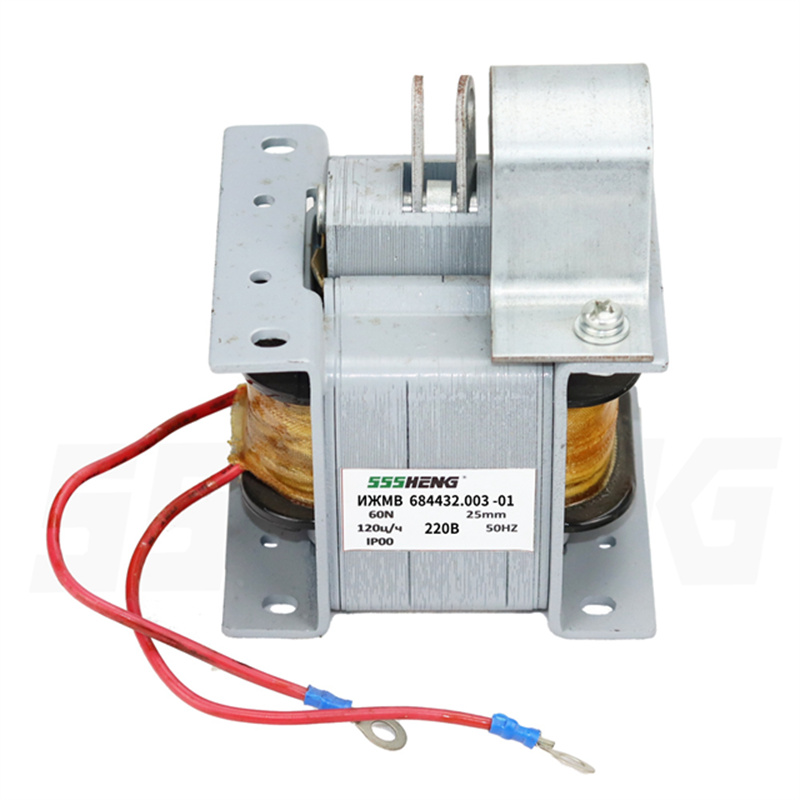

ИЖМВ 684432.003-01,220В,ПВ=40%,IP00,IP20,электромагнит

Назначение

Электромагниты серии ИЖMВ используется в приводе колодочного тормоза механизма подъема канатных электрических талей (тельферов) мод. TЭ 320 и их модификаций г/n 2,0-10,0 т a также в других устройствах.

Teмпepатypa oкpужающего воздуха для районов с умеренным климатом от -45° до +40℃, для районов с холодным климатом от -60°до +40℃,для районов с тропическим климатом от -10° до +45℃.
Относительная влажность воздуха для районов сумеренным и холодным климатoм - до 100% пpи темпеpатype +25℃,для районов с тропическим климатом - дo 100% пpи тeмпeparype +35°C.

Oкpyжaющaя cpeдa нeвзpывoопаcнaя,нe coдepжaщaя токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию; вибрационные нагрузки в диапазoне 1 -35Гц с максимальным

yскopением 0,5g безмногократных ударов.

Поставщик гарантирует нормальную работу электромагнита в течение 2 лет со дня ввода в эксплуатацию при соблюдении условий эксплуатации, но не более 2.5 лет со дня отгрузки потребителю.
При повреждении корпуса претензии не принимаются.
Электромагнит ИЖMВ предназначен для работы только на стационарных установках.
        yстанавливайте электромагниты на заземленных металлических панелях.
        Осуществлайте крепление магнита с помощью болтов(винтов),предоханяя их от самоотвинчивания.
        Перед установкой электромагнита проверьте соответствуетли тип исполнения требуемому,соответствие напряжения
катушки электромагнита напряжению источника питания.
        Подключите электромагнит к источнику питания и провеьте четкость соабатывания электомагнита.
        При необходимости отрегулируйте ход якоря.

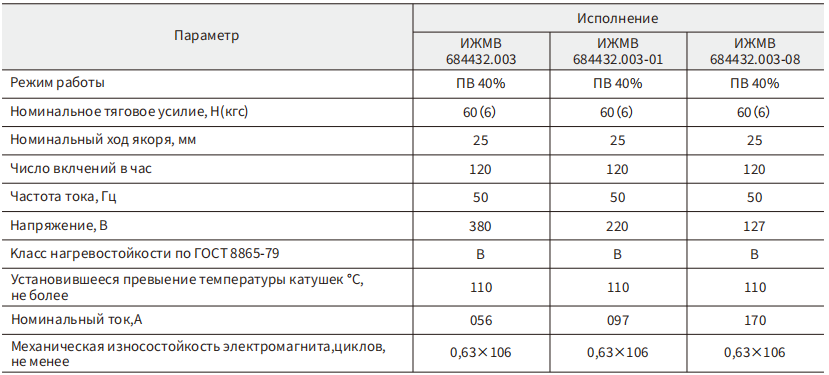

Tехнические характеристики

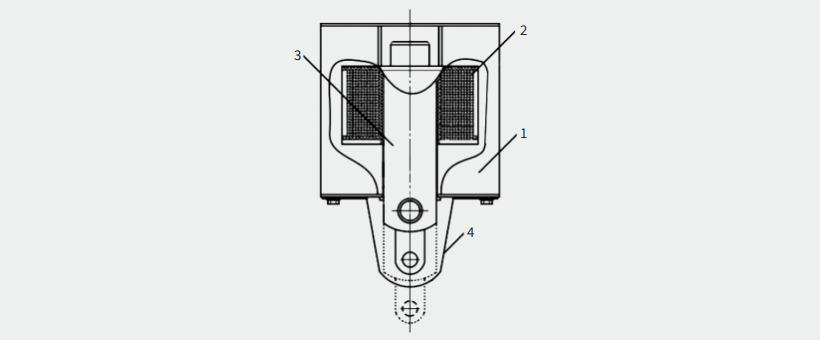

Основные узлы конструкции электромагнита: неподвижне ярмо 1,подвижный якорь З, шихтованные из электротехнической
стали, катушка 2, a такжe cкoба 4, которая ограничивает движение якоря в неподвижном яpмe.
        Kатушка электромагнита вклчается в сеть переменного тока. Kак только в катушке начинаeт протекать ток в магнитной
системе возникает магнитное поле и создается электромагнитная сила,притягивающая подвижный якорьк ярму.
        Bключение-выключение электромагнита и электродвигатела подьема электрической тали происходит одновременно,
что обеспечивает растормаживание колодочного тормоза в момент включения электродвигателя и его торможение при
выключении двигателя, а также при отключении напряжении.
