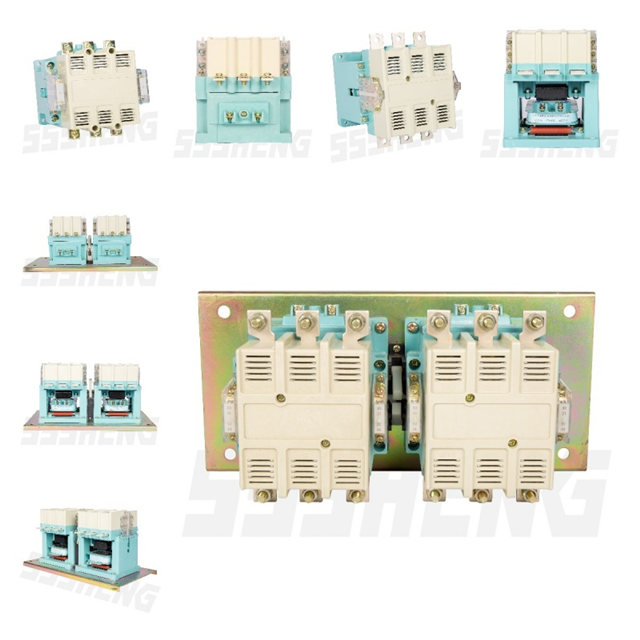

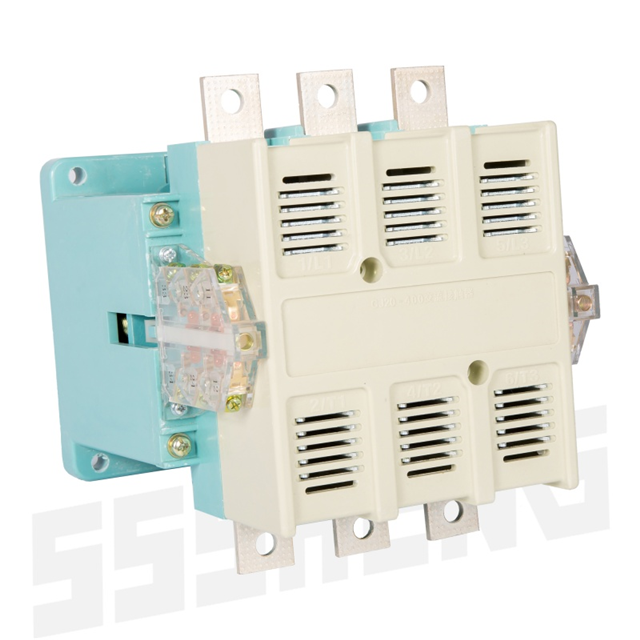

ПМ12К-315100 УХЛ4 В,315А,4з+2р,IP00,пускатель электромагнитный

Назначение

Пускатели электромагнитные серии ПМ12K предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных

асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В переменного тока 50 и 60 Гц.

        При наличии тепловых реле пускатель осуществляет защиту управляемых электродвигателей от перегрузки и от токов, возникающих при обрыве одной из фаз, а также от не симметрии фаз.
Структура условного обозначения

1. Номинальный рабочий ток, А.
2. Условное обозначение исполнения пускателя по типу и наличию теплового реле:
     1 – без теплового реле, не реверсивный;
     2 – с тепловым реле, не реверсивный;
     5 – без теплового реле, реверсивный, с механической и электрической блокировками;
     6 – с тепловым реле, реверсивный, с механической и электрической блокировками.
3. Условное обозначение исполнения пускателя по степени защиты и назначению кнопок:
     0 – IP00;
     1 – IP54 без кнопок (при наличии реле – кнопка «R»);
     2 – IP54 с кнопками «ПУСК» и «СТОП»;
     4 – IP40 без кнопок (при наличии реле – кнопка «R»);
     5 – IP20;
     6 – IP40 с кнопками «ПУСК» и «СТОП».
4. Условное обозначение исполнения пускателя по роду тока цепи управления:
     0 – переменный ток.
5. Климатическое исполнение и категория размещения по ГОСТ 15050-69.
6. Условное обозначение исполнения пускателя по классу износостойкости.
     Haпряжение катушки управления Uc ,B/50Гц AC: 24B,36B,48B,110B,127B,220B,380B.
Основные технические характеристики

Номенклатура и краткие технические характеристики Габаритные и установочные размеры
